Eine zentrale Rolle eines Bauleitplanverfahrens stellen die textlichen Festsetzungen dar. Die Text-Dokumente können zum einen abschnittsweise einzelnen Planzeichen in der Zeichnung, zum anderen aber auch als Gesamt-Dokument dem Plan-Objekt im Projektbrowser zugewiesen werden. Die Zuweisung zu einem grafischen Planzeichen wird im folgenden Kapitel "Texte zu grafischen Planzeichen" beschrieben. Wie die Handhabung bei der Verknüpfung des Gesamt-Dokumentes mit dem Plan erfolgt, ist nachfolgend beschrieben:


Im Kontextmenü des Plan-Objektes wird über den Befehl Referenzen editieren der Name des Dokumentes in die Zeile "Verordnung" eingetragen.

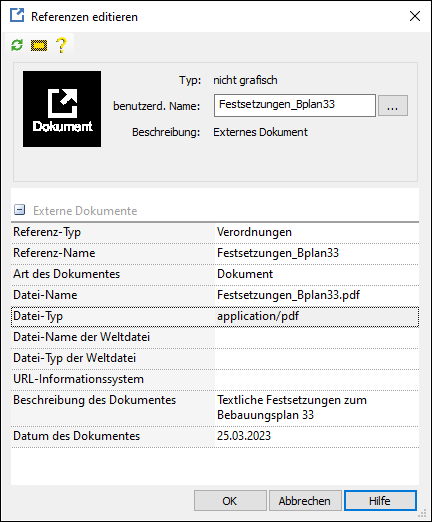

Über die Enter-Taste oder einen Klick auf das rot umrahmte Icon öffnet sich der Referenz editieren-Dialog in einer zweiten Instanz, allerdings mit einer anderen Auswahl an Sachdatenfeldern. Diese Auswahl ist bestimmt durch das Planzeichen "Textabschnitt der Festsetzungen".

Das Planzeichen "Externes Dokument" entspricht der Objektklasse XP_ExterneReferenz.


Das Datenfeld Referenz-Name ist für den Namen des Dokumentes vorgesehen. Der Datei-Name ist in der Regel ähnlich benannt, muss aber zusätzlich die Dateiendung (PDF o.ä.) oder die URL beinhalten. Die Art des Dokumentes fragt ab, ob es sich um ein Dokument mit oder ohne Georeferenzierung handelt. Bei Textdokumenten ist natürlich keine Georeferenz gegeben.


Die Beschreibung oder das Datum des Dokumentes sind optional.


Der Referenz-Typ ist seitens des Programmes vorbelegt worden und darf nicht editiert werden.


Im Übrigen ist es so, dass Textbausteine, wie sie im Kapitel Referenztyp: Texte zu grafischen Planzeichen beschrieben sind, von WS LANDCAD automatisiert mit dem Planobjekt geknüpft werden können. Belegt wird durch den XPlanExport dabei das Attribut text von XP_Plan! Die nachfolgend beschriebenen Textbausteine sind stets integraler Bestandteil einer XPlanGML und würden durch die automatische Anbindung an das Planobjekt die zuvor beschriebene externe Referenz Verordnung inhaltich ersetzen.


Das automatische Verknüpfen aller Text- oder Begründungsbausteine mit dem Planobjekt kann im Setup deaktiviert werden (Setup →  XPlanung → Referenzen → Textabschnitte automatisch an den Plan hängen). Um dann einzelne Texte mit dem Planobjekt referenzieren zu können, kann man Textbausteine gezielt über die Referenfunktionen des Planes im Projektbrowser verlinken, siehe Kapitel Texte zum Plan und Bereich.
