Referenzen
Befehl: EAWS_RPNS_EDIT_REFERENCES
Das Kapitel Referenzen... ist ein Thema, dessen Beachtung ausschließlich für das Austauschformat XPlanung wichtig ist!

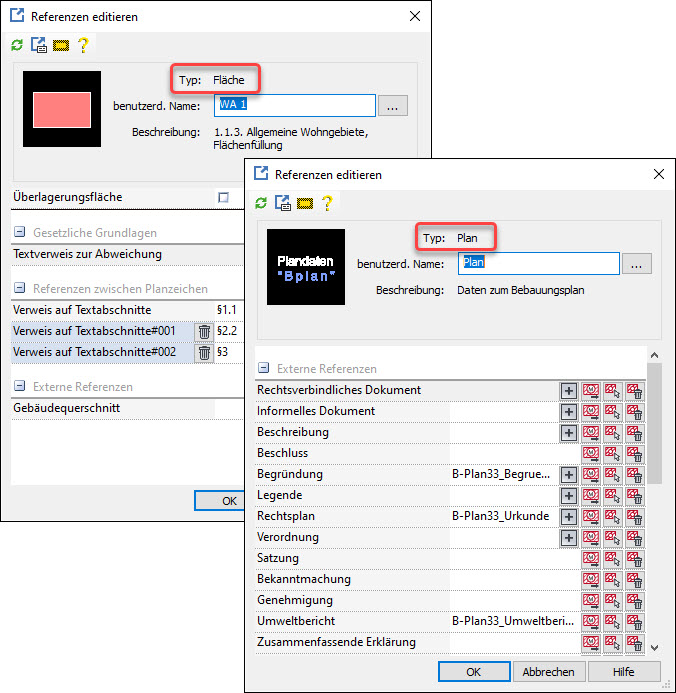

Über Referenzen editieren kann man vorbereitend für einen späteren XPlan-Export Verweise auf externe Dokumente (Begründungstext, Umweltbericht, Legende, georeferenziertes Rasterbild etc) anlegen. Die Dokumente liegen als PDF-, DOC-, TIF-Dateien o. Ä. vor. Sie werden technisch nicht in die GML-Datei eingebettet, sondern als Verweis auf eine Datei oder Speicherort (URL) hinterlegt. Die Verweise dienen dazu, Web-Auskunftssystemen ein Auffinden und Anzeigen der existierenden Dateien zu ermöglichen. Referenzen müssen nicht zwingend nur zu externen Dokumenten bestehen, sondern können genauso gut intern, in der Zeichnung von Bedeutung sein. Die Dialoge zum Referenzen editieren dienen beispielsweise auch dazu, einzelne Textbausteine von textlichen Festsetzungen anzulegen und diese mit den wirksamen Bauflächen zu verknüpfen.
Die Referenz-Verknüpfungen müssen stets zu bereits vorhandenen Planzeichen angelegt werden, wobei diese Planzeichen grafisch in der Zeichnung vorliegen oder Plan- und Bereichsobjekte im Projektbrowser sein können. Der Aufruf des Befehles Referenzen editieren... kann daher über das Kontextmenü eines Objektes im Projektbrowser oder über die Registerkarte Bauleitplanung → Gruppe Sachdaten → Referenzen... in der Multifunktionsleiste erfolgen. Der Aufruf über die Multifunktionsleiste ist nur sinnvoll, wenn man Referenzen zu einem grafischen Planzeichen in der Zeichnung verwalten möchte. Es muss in diesem Zusammenhang nämlich zwingend eine Objektwahl erfolgen. Die Plan- und Bereichsobjekte, über die viele externe Dokumente gemanagt werden, sind grafisch nicht wählbar, so dass die Referenzen auf dieser Ebene zwingend über den Projektbrowser erzeugt werden müssen.
