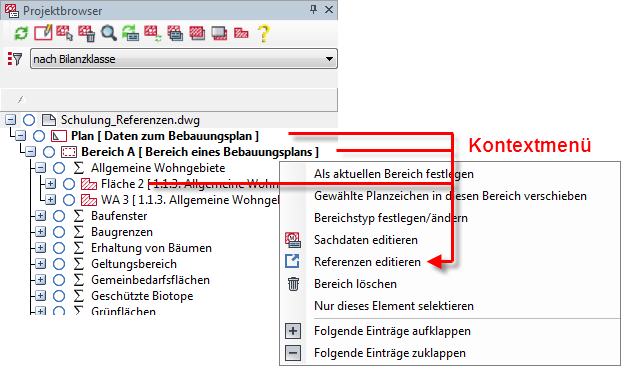

Der Projektbrowser ist das zentrale Verwaltungswerkzeug für angewendete WS LANDCAD Planzeichen. Sie können den Dialog über die Registerkarte Bauleitplanung → Gruppe PlanZV → Projektbrowser... aufrufen. Über das Kontextmenü (rechte Maustaste) der Plan-, Bereichs- oder Fachobjekte steht der Befehl Referenzen editieren zur Verfügung.





Referenzen editieren startet den gleichnamigen Dialog Referenzen editieren. In Abhängigkeit des gewählten Objektes und teilweise auch des Plantyps (Bebauungsplan, Flächennutzungsplan) stehen verschiedene Referenzen zur Verfügung. Die Auswahl und die Verknüpfungsebene der Referenzen ist durch das Austauschformat XPlanung vorgegeben. Zumeist stellt die Referenz einen Verweis auf eine Zwischeninstanz dar. In der Regel ist dies das XPlan-Objekt XP_ExterneReferenz. Dieses Objekt kann mit Sachdaten (Referenzname, Art der Referenz, Datum etc.) versehen werden. WS LANDCAD bevorratet für diese Zwischeninstanzen eigene Planzeichen. Diese Planzeichen sind ohne Grafik und werden von WS LANDCAD weitestgehend automatisch angelegt. Bitte wenden Sie sie nicht eigenständig aus der Planzeichenbibliothek an!


Anmerkung: Wenn man sich als Experte oder Expertin tiefgreifend mit diesen Referenz-Planzeichen beschäftigen möchte, so findet man sie in den Planzeichendatenbanken (Planzv90-, LANa2000.sqlite und Hamburg_Bplan.sqlite) von WS LANDCAD im Gliederungspunkt "weitere Planzeichen gemäß XPlanung / Referenzen".


Referenzen zu einem grafisch angewendeten Planzeichen können kontextbezogen über den Projektbrowser angelegt werden. Dazu muss man aber das entsprechende Fachobjekt im Projektbrowser identifizieren. Etwas leichter ist es in diesem Zusammenhang, wenn man den Befehl Referenzen editieren über die Multifunktionszeile startet (Registerkarte Bauleitplanung → Gruppe Sachdaten → Referenzen...). Über eine Objektwahl ist es dann gezielt möglich, das zu bearbeitende Objekt zu selektieren.

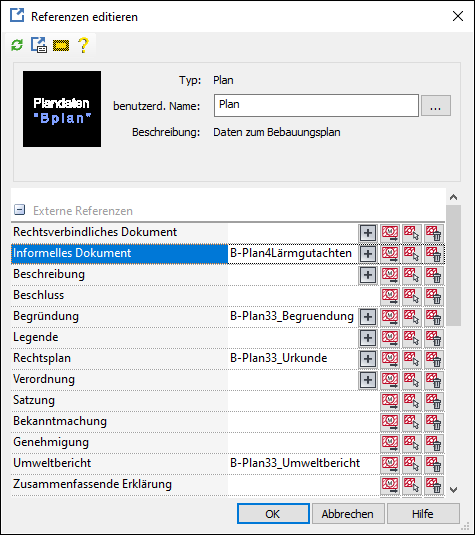

Nach Aufruf des Befehls Referenzen editieren öffnet sich folgender Dialog. Er entspricht einer abgewandelten Form des Sachdaten-Dialoges, zeigt aber nur Sachdatenfelder an, die in der Systemdatenbank (PzvSysDb.sqlite) als extern klassifiziert sind (siehe Kapitel Planzeichenmanager → Editieren von Planzeichen → Systemdaten).



Im oberen Bereich wird ein Teil der Eigenschaften des Planzeichens, wie sie im Planzeichenmanager (siehe Fenster Eigenschaften) festgelegt sind, angezeigt. Der Typ ergibt sich aus einer Unterteilung der Planzeichen in Objekttypen. Der benutzerdefinierte Name (Objektname) kann beliebig vergeben werden, wobei sich seine Bezeichnung bei den Externen Referenzen automatisiert aus dem in der Sachdatenzeile (Referenzzeile) eingegebenen Namen ergibt.


In der Werkzeugleiste und den Sachdatenzeilen stehen folgende Funktionen zur Verfügung:

Gleicht die Sachdatenfelder mit den aktuellen Konfigurationen des Planzeichens in der Planzeichendatenbank ab.

Über Zugewiesene Referenzen anzeigen können bestehende Referenzobjekte eingesehen, editiert sowie gelöst werden.

Leuchtet alle referenzierten (grafischen) Planzeichen aus, nicht jedoch das Objekt an dem die Referenzen hängen.

Ruft die Hilfe auf.

Sachdatenfeld duplizieren wiederholt die Datenzeile. Es können nur solche Zeilen dupliziert werden, die in der Systemdatenbank als duplizierbar klassifiziert sind. Außerdem kann der Befehl nur auf der ersten Instanz des Sachdatenfeldes ausgeführt werden.

Duplizierte Sachdatenfelder können über diesen Befehl gelöscht werden.

Über Referenzen editieren startet der Referenzen-editieren-Dialog. Neue Referenz-Dokumente können über ein vorheriges Betätigen der Return-Taste mit Inhalt versehen und bestehende geändert werden.

Bereits vorhandenen Referenz-Dokumenten können über den Befehl Referenzen wählen weitere Referenzzeilen zugewiesen werden.

Eine zugewiesene Verknüpfung wird hierüber gelöst. Das Referenz-Dokument bleibt gleichwohl in der Zeichnung erhalten.
