Da bestehenden Externen Dokumenten durchaus weitere Referenzzeilen zugewiesen werden können und man andererseits den Inhalt der Dokumente bei Bedarf rasch korrigieren möchte, stehen im Referenzen-editieren-Dialog die Funktionen Referenzen wählen und Referenzen anzeigen zur Verfügung. Je nach verwendetem Befehl zeigt der Dialog zwei unterschiedliche Ansichten.

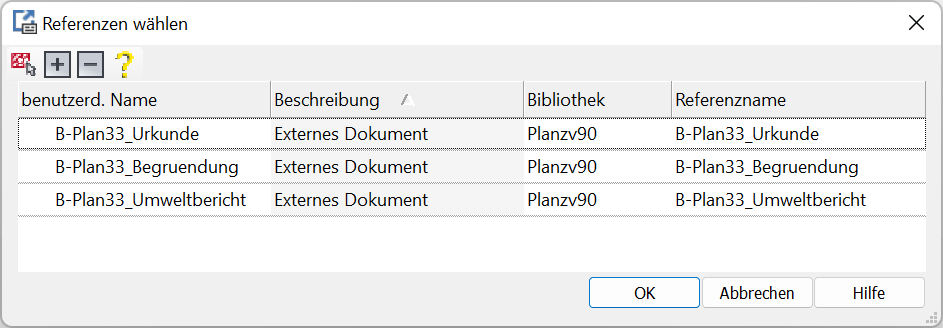

Referenz wählen


Mit Aufruf des Befehles Referenzen wählen werden die in der Zeichnung bestehenden Externen Dokumente oder zu verknüpfbare Planzeichen angezeigt. Durch einen Klick in eine Zeile des Dialoges kann ein Dokument oder Planzeichen gewählt werden. Über OK wird das Dokument mit der aktuellen Sachdatenzeile im Dialog "Referenzen editieren" verknüpft.



Zur Identifikation der Dokumente wird der benutzerspezifische Name aufgeführt. Für die Dokumente sind vorkonfigurierte, nicht grafische Planzeichen in den Planzeichendatenbanken vorhanden. Über die Spalte Bibliothek und Beschreibung sind diese Planzeichen charakterisiert und können in der Datenbank besser aufgefunden werden. Der Referenzname zeigt an, welcher Sachdatenzeile bzw. Referenzzeile das Objekt zugewiesen ist.


In der Werkzeugleiste stehen folgende Funktionen zur Verfügung:

Bei internen Referenzen zu vorhandenen grafischen Planzeichen können über die Schaltfläche "In Zeichnung wählen" alternativ mehrere zugehörige Planzeichen in der Zeichnung gewählt werden. Dies hat den Vorteil, dass im Gegensatz zur Listenauswahl der benutzerdefinierte Name beim Auswählen nicht bekannt sein muss.

Der Befehl Alle Einträge aufklappen zeigt alle Planzeichen an, die einem Referenzobjekt zugewiesen sind.

Der Befehl Alle Einträge zuklappen schließt die Anzeige der zugewiesenen Referenzobjekte.

Ruft die Hilfe auf.

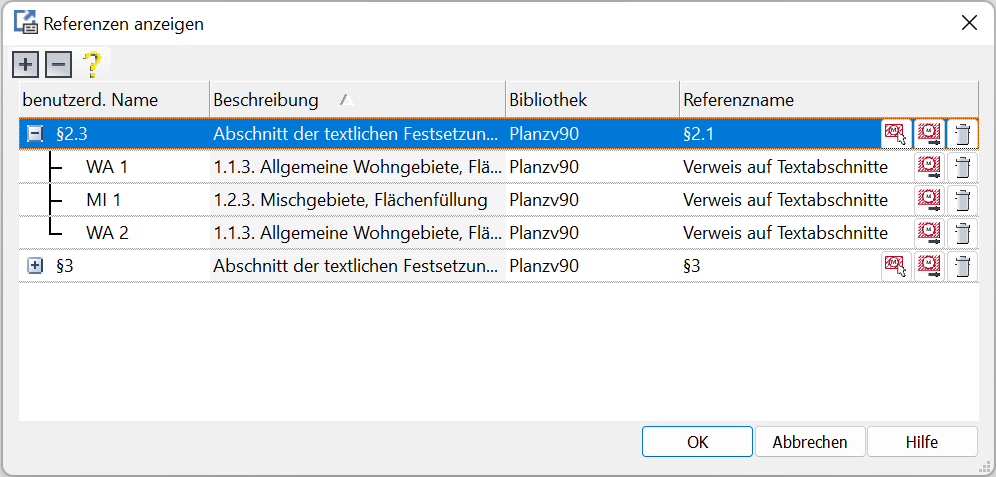

Referenz anzeigen


Über die Werkzeugleiste des Referenzen wählen Dialoges wird die Funktion Referenzen anzeigen aufgerufen. In diesem Dialog werden die dem ausgewählten Planzeichen bereits anhängenden Referenzen angezeigt und über Referenzen wählen können weitere Referenzen angehangen und gelöst werden. Die Anzeige berücksichtigt ausschließlich Planzeichen ohne Grafik (siehe Planzeichenmanager → Fenster Eigenschaften → Typ).



Der Referenzname wurde im Dialog "Referenzen editieren" vergeben. Unter dem benutzerspezifischen Namen wird eine Baumstruktur aufgeführt, die anzeigt, unter welcher Verknüpfungsebene (Plan, Bereich oder Fachobjekt) die Referenz verankert ist. Die Beschreibung und Bibliothek charakterisiert das Planzeichen, welches als nicht grafisches Objekt in WS LANDCAD vorliegt, um die Sachdaten der Referenz zu speichern. Da der Referenzname standardisiert an den benutzerspezifischen Namen vererbt wird, ist deren Benennung häufig identisch. In Bezug auf die Verknüpfungsebene unter der die Referenz angelegt wurde, entspricht der Referenzname allerdings der jeweiligen Referenz bzw. Sachdatenzeile im Referenzen-editieren-Dialog.


Ein Klick in die Überschrift einer der vorhandenen Spalten sortiert die Tabelle alphabetisch.

In den Zeilen zu den vorhandenen Referenzobjekten kann am rechten Rand das Icon zum Lösen des Referenzobjektes gestartet werden.

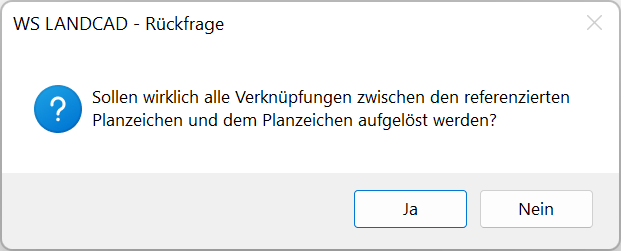

Zur Sicherheit erfolgt eine Nachfrage:

Korrekturen oder Ergänzungen zum Inhalt der Referenz-Planzeichen können bequem über den Befehl Referenz editieren () der jeweiligen Referenzzeile vorgenommen werden. Die anschließend zur Auswahl stehenden Sachdatenfelder stellen sich in Abhängigkeit des Referenz-Planzeichens unterschiedlich dar. Die in WS LANDCAD vorhandenen Referenz-Planzeichen (Externes Dokument, Textabschnitt der Festsetzungen, Abschnitt aus dem Begründungstext sowie Rasterplanbasis) orientieren sich dabei an einer sinnvollen Auswahl der Attribute, die für diese abstrakten Objektklassen in der XPlanung vorgesehen sind.

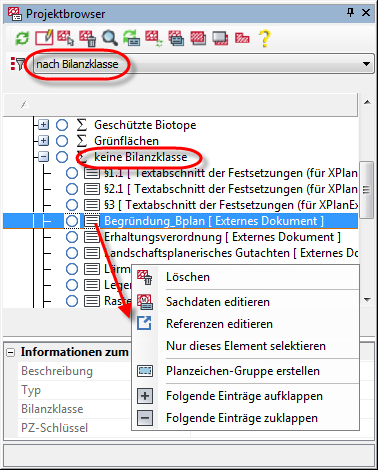

Die Referenzobjekte werden nicht nur im Dialog Referenzen anzeigen aufgelistet, sondern auch unter dem aktuellen Bereich im Projektbrowser.

Da diese Referenz-Planzeichen keine Bilanzklassen aufweisen, können sie in der Ansicht "nach Bilanzklasse" schnell unter dem Eintrag "keine Bilanzklasse" aufgefunden und über das Kontextmenü gelöscht bzw. bearbeitet werden. Das Planzeichen Textabschnitt findet sich in der Bilanzklasse Textliche Festsetzungen.

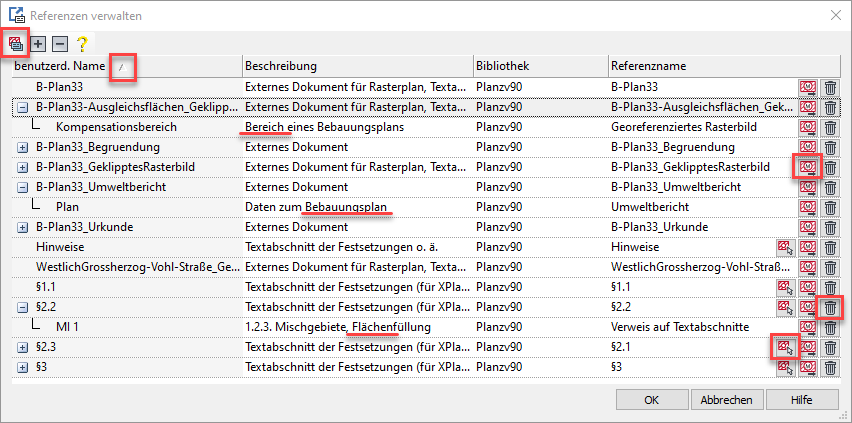

Referenz verwalten


Über die Werkzeugleiste des Projektbrowsers kann die Funktion Referenzen verwalten aufgerufen werden. Die Anzeige berücksichtigt alle Referenzen in der Zeichnung vom Typ Planzeichen ohne Grafik. Die Übersicht ist somit eine andere, als im Dialog Referenzen anzeigen, wo nur die Referenzen eines gewählten grafischen Planzeichens berücksichtigt werden. Im Dialog der Referenzverwaltung können einzelne oder mehrere Planzeichen zugeordnet oder gelöst werden.



In der Werkzeugleiste stehen folgende Funktionen zur Verfügung:

Ruft den Befehl Mehrfachauswahl von Referenzen auf. Mehreren Referenzobjekten kann hierüber eine multiple Anzahl an Planzeichen zugeordnet werden.

Der Befehl Alle Einträge aufklappen zeigt alle Planzeichen an, die einem Referenzobjekt zugewiesen sind.

Der Befehl Alle Einträge zuklappen schließt die Anzeige der zugewiesenen Referenzobjekte.

Ruft die Hilfe auf.


Der Referenzname wurde im Dialog Referenzen editieren vergeben. Unter dem benutzerspezifischen Namen wird eine Baumstruktur aufgeführt, die anzeigt, unter welcher Verknüpfungsebene (Plan, Bereich oder Fachobjekt) die Referenz verankert ist. Die Beschreibung und Bibliothek charakterisiert das Planzeichen, welches als nicht grafisches Objekt in WS LANDCAD vorliegt, um die Sachdaten der Referenz zu speichern. Da der Referenzname standardisiert an den benutzerspezifischen Namen vererbt wird, ist deren Benennung häufig identisch. In Bezug auf die Verknüpfungsebene unter dem die Referenz angelegt wurde, entspricht der Referenzname allerdings der jeweiligen Referenz bzw. Sachdatenzeile im Referenzen-editieren-Dialog.


Ein Klick in die Überschrift einer der vorhandenen Spalten sortiert die Tabelle alphabetisch.

In den Zeilen zu den vorhandenen Referenzobjekten kann am rechten Rand das Icon zum Lösen des Referenzobjektes gestartet werden.


Zur Sicherheit erfolgt eine Nachfrage:

Korrekturen oder Ergänzungen zum Inhalt der Referenz-Planzeichen können bequem über den Befehl Referenz editieren () der jeweiligen Referenzzeile vorgenommen werden. Die anschließend zur Auswahl stehenden Sachdatenfelder stellen sich in Abhängigkeit des Referenz-Planzeichens unterschiedlich dar. Die in WS LANDCAD vorhandenen Referenz-Planzeichen (Externes Dokument, Textabschnitt der Festsetzungen, Abschnitt aus dem Begründungstext sowie Rasterplanbasis) orientieren sich aber an einer sinnvollen Auswahl der Attribute, die für diese abstrakten Objektklassen in der XPlanung vorgesehen sind.

Über Referenzen wählen () kann die angewählte Referenz auch hier weiteren Planzeichen zugewiesen werden, indem diese per Einfach- oder Mehrfachauswahl angewählt und mit OK bestätigt wird.

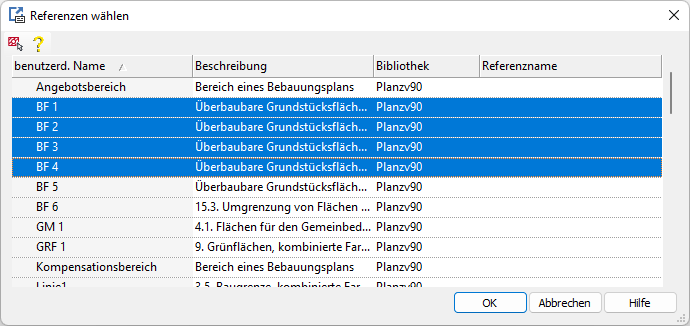

Über die Funktion Mehrfachauswahl von Referenzen () aus der Werkzeugleiste kann eine zuvorige Mehrfachauswahl von Referenzen im Dialog getroffen werden, und diese dann im folgenden Fenster an entsprechende Planzeichen gehangen werden.
