Befehl: EAWS_RPNS_MAKE_SHAPE_LINE


Der Befehl Linienobjekt... dient zur Anwendung intern verknüpfter, aber unterbrochener Polylinien. Die Linienobjekte können über die Funktion der Planzeichen-Gruppe im Projektbrowser in Beziehung zueinander gesetzt werden.


Der Aufruf des Befehles Linienobjekt ... fordert zur Auswahl von Objekten in der Zeichnung auf. Diese Objekte können offene oder geschlossene Polylinien sowie Bögen und Linien sein. Anschließend wird der Richtungssinn (Umkehren/Beibehalten) abgefragt, um bei mehreren Linienobjekten eine einheitliche Laufrichtung herstellen zu können. Wurden nach Aufruf der Linienobjekt-Funktion mehrere Objekte gewählt, so wird im Projektbrowser eine neue Planzeichen-Gruppe angelegt. Über diese Gruppe können mehrere Elemente beim Export als ein Objekt (MultiLine) behandelt werden.


Bei der Zuweisung von Linienobjekten aus dem Modul GeoXchange stehen prinzipiell auch die Optionen Automatisch gruppieren, Layerpräfix erzeugen und Originalelemente verschieben bzw. löschen zur Verfügung. Über das PlanZV-Setup können die genannten Optionen geändert werden. Erläuterungen dazu siehe im Kapitel Flächenobjekt oder im Kapitel Setup - Modul-Bauleitplanung → Shape.

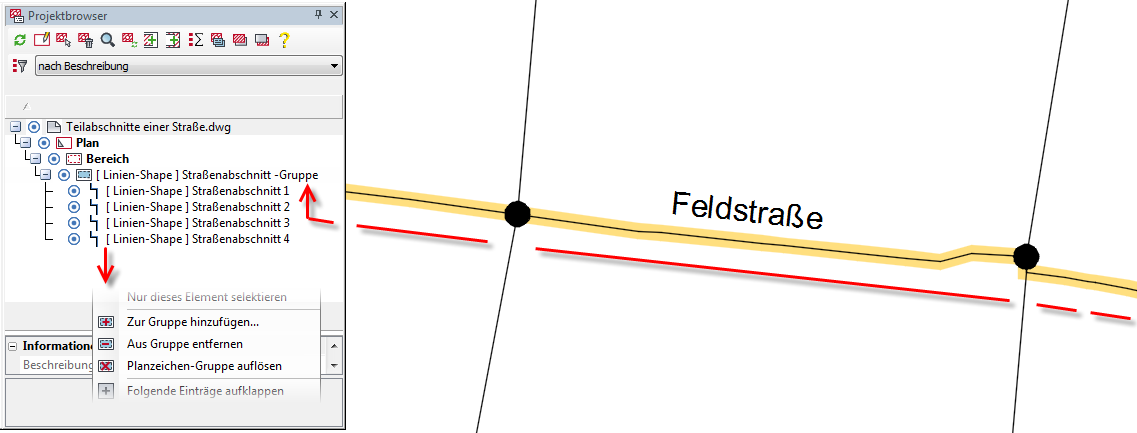

Das gleichzeitige Zuweisen mehrerer Linienobjekte führt zur Anwendung einer Planzeichen-Gruppe, bestehend z. B. aus Straßenabschnitten. Die Gruppe besteht aus vier Mitgliedern, weil die Straße für Routingsysteme durch zwei Kreuzungen und eventuell einer Geschwindigkeitsbegrenzung in mehrere Abschnitte unterteilt ist. Jeder einzelne Straßenabschnitt könnte über die Gruppenfunktionen des Projektbrowsers per Kontextmenü aus der Gruppe entfernt oder weitere Straßenabschnitte könnten im Nachhinein hinzugefügt werden.
