Im Register Shape vom Modul GeoXchange befinden sich drei Vorgabe-Planzeichen zum Zeichnen von Flächen-, Linien- und Punktobjekten. Der Grund für die Existenz dieser Objekte ist hauptsächlich darin begründet, dass es üblicherweise in einem CAD-Programm nicht möglich ist, Polylinien mit Inseln zu definieren. Die Aussparung von Schraffuren ist ein rein grafischer Ansatz und nicht für die Interpretation geometrischer Formen geeignet. Das in AutoCAD Map integrierte Objekt „MPolygon" gehört bedauerlicherweise nicht zum Funktionsumfang von AutoCAD, AutoCAD Architecture oder BricsCAD. WS LANDCAD kann sich daher für Inseldefinitionen nicht auf MPolygone stützen. Das Modul GeoXchange greift stattdessen auf die Zeichenfunktionalitäten des Modules Bauleitplanung zurück.

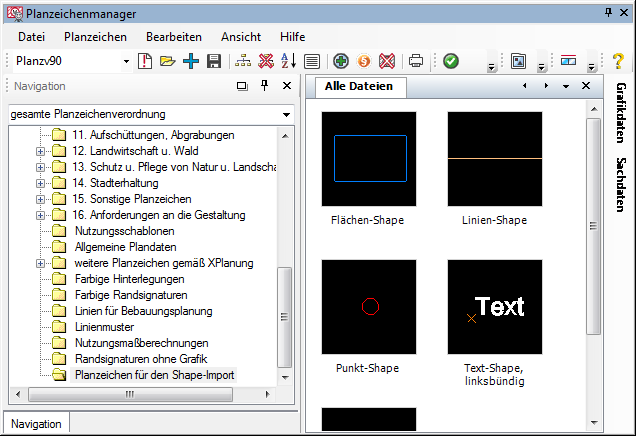

Die Vorgabe-Planzeichen, mit deren Hilfe das Modul GeoXchange vorbereitend für den Shape-Export u. a. Flächen mit Inseln anlegen kann, sind in der Planzv90.sqlite im Unterordner „Planzeichen für den Shape-Import" definiert.


Die GeoXchange-Befehle Flächenobjekt, Linienobjekt und Punktobjekt greifen unmittelbar auf die Definitionen der nebenstehenden Planzeichen zurück. Die Definitionen können über den Planzeichenmanager des Bauleitplan-Modules eingesehen werden. Die Layernamen der einzelnen Objekte spielen bei der Anwendung der Vorgabe-Planzeichen eine gewisse Rolle, weshalb die Standardlayer-Bezeichnungen hier kurz aufgeführt werden:


  • Flächen-Shape → SHAPE_UMGR
  • Linien-Shape → SHAPE_GL
  • Punkt-Shape → SHAPE_B


Ohne lizenziertes Bauleitplan-Modul ist ein Aufruf des Planzeichenmanagers nicht möglich, dennoch greift das Modul GeoXchange in diesem Fall lesend auf die genannten Objekte zurück, so dass die folgend beschriebene Anwendung der Vorgabe-Planzeichen ohne Bauleitplan-Modul möglich ist.


Über die Bedeutung der Vorgabe-Planzeichen für den Shape-Import gibt das Kapitel Vorgabe-Planzeichen im Abschnitt Shape-Import dieses Handbuches Auskunft.
