Befehl: EAWS_RPNS_MAKE_SHAPE_SYMBOL


Der Befehl Punktobjekt... dient zur geometrischen Zusammenfassung mehrerer Punkte. Die Anwendung unterscheidet sich ein wenig von der der Flächen- und Linienobjekte. Das Punktobjekt wird nicht auf bereits bestehende Zeichnungsobjekte konvertiert, sondern man platziert jedes Punktobjekt neu. Mehrere Punktobjekte werden auch nicht automatisch gruppiert, sondern zunächst einzeln angewendet.


Das Punktobjekt wird repräsentiert durch einen Block aus der Planzeichenbibliothek!



Ein Anwendungsfall könnte sein, dass mehrere Bäume geometrisch zu einer Baumgruppe zusammengefasst und als MultiPoint-Objekt exportiert werden sollen.

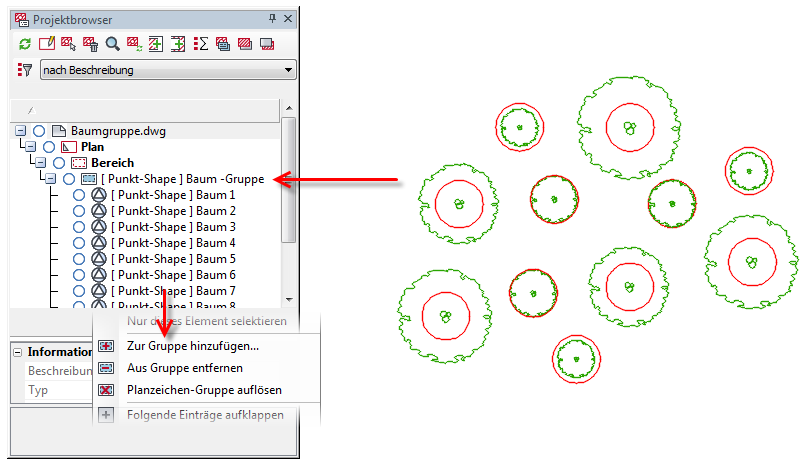

Durch das Hinzufügen einer Gruppe können die Bäume im Projektbrowser in einer Planzeichen-Gruppe zusammengefasst werden. Jeder einzelne Baum könnte über die Gruppenfunktionen des Projektbrowsers per Kontextmenü aus der Gruppe entfernt oder weitere Einzelbäume könnten im Nachhinein Mitglieder der Gruppe werden.

Die drei Shape-Objekte im GeoXchange-Modul verfügen über ein separates Sachdatenfeld namens Datenfeld.



Tipp: Da ein Punktobjekt nicht auf vorhandene Punkte oder Blöcke in der Zeichnung konvertiert wird, sondern es jeweils unabhängig neu eingefügt wird, kann kein Bezug zu einem Original-Layer hergestellt werden. Der Shape-Export von Punktobjekten wäre somit nicht konkret attributierbar. Die drei Shape-Objekte im GeoXchange-Modul verfügen daher über ein separates Sachdatenfeld namens Datenfeld.

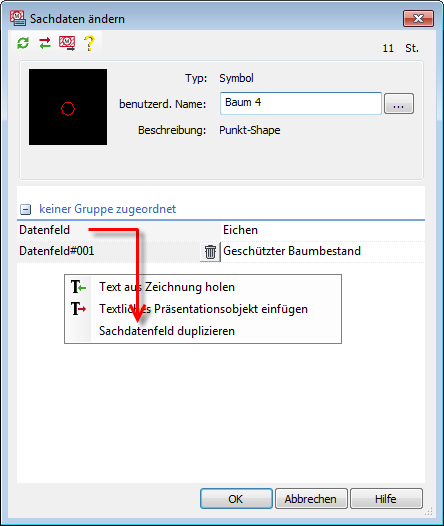

Das Datenfeld kann über das Kontextmenü beliebig häufig dupliziert (wiederholt) werden und durch den Anwender bestimmte Informationen erhalten. Der Name Datenfeld bzw. Datenfeld#n ist an dieser Stelle nicht editierbar, jedoch besteht unmittelbar beim Export im Dialog Shape-Objektdaten die Möglichkeit einer Umbenennung (siehe Kapitel Shape-Export / Shape-Objektdaten). Der umbenannte Datenfeldname wird schließlich in die DBF-Datei des Shape-Datensatzes geschrieben.
