In dem Abschnitt Objektdaten kann festgelegt werden, ob Elementinformationen wie der Layer- oder Blockname als Objektdaten exportiert werden sollen:

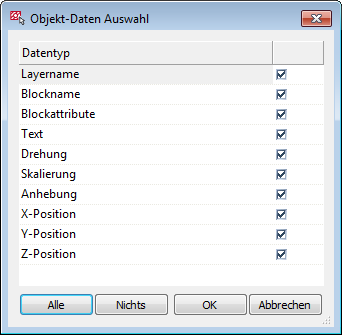

• Objektdaten exportieren – Als Objektdaten werden Sachdaten zu den Zeichnungselementen verstanden. In einer CAD-Zeichnung stehen jedoch keine individuellen Tabellen mit Daten zur Verfügung, aber Informationen wie der Layer- oder Blockname eines Zeichnungselementes.  Der WS LANDCAD Shape-Export interpretiert diese Informationen und legt sie in der DBF-Datei des Shape-Datensatzes ab. Die von WS LANDCAD unterstützen Elementinformationen sind derzeit:

Nichts hebt eine vorhandene Daten-Auswahl vollständig auf und Alle selektiert jeden zur Verfügung stehenden Datentyp.

• Allgemeine Plandaten exportieren – Der Projektbrowser untergliedert eine Zeichnung in Plan- und Bereichsobjekte. Wenn in der Zeichnung Planzeichen des Modules Bauleitplanung angewendet wurden, so können diesen Objekten sinnvolle Angaben über das Verfahren zugewiesen werden. Diese allgemeinen Plandaten oder Metadaten können im Kontextmenü des Plan- oder Bereichsobjektes im Projektbrowser zugewiesen werden. Verwenden Sie dazu den Befehl Sachdaten editieren. Diese Daten werden von der Option Allgemeine Plandaten exportieren in separate Punktobjekte herausgeschrieben. Es entsteht ein Punktobjekt für den Plan (plan.shp) und eines für den Bereich (region.shp). Die zugehörigen DBF-Dateien beinhalten spaltenweise die Sachdaten, die der Anwender hinterlegt hat.

Wenn eine Zeichnung eine mit mehreren Plänen und Bereichen strukturierte Hierarchie im Projektbrowser aufweist, so wird für jede Ebene eine separate Datenzeile in die DBF-Datei geschrieben. Jede Zeile repräsentiert genau ein Plan- bzw. Bereichsobjekt. Das jeweilige Objekt bekommt dabei eine eindeutige Nummer (ObjectID):

Beispielhafter Auszug der Plan.dbf

In den objektbezogenen Shape-Tabellen (*_flaeche.dbf, *_linie.dbf und *_symbol.dbf) spiegeln die Datenfelder PlanID und RegionID die eindeutige Nummer der ObjektID des Plans bzw. Bereiches wider. Jedes exportierte Element ist über diese Identifikationsnummern in einem nachverarbeiteten GI-System im Nachhinein über Abfragen dem Plan/Bereich zuordenbar.

Beispielhafter Auszug aus einer Symbol.dbf. Die ObjectID des zugehörigen Planes wird über die identische PlanID in der Datenzeile des Planzeichens dokumentiert.

Die Punktobjekte für den Plan und den Bereich sind raumbezogene Daten und benötigen eine Einfügekoordinate. Diese kann beliebig sein, sollte jedoch zur vereinfachten Auffindbarkeit im GI-System mit einer Koordinate im Plangebiet versehen werden. Wählen Sie dazu über die ...-Schaltfläche Punktkoordinaten in der Zeichnung wählen einen Einfügepunkt aus. Die gepickten X- und Y-Koordinaten werden nachstehend im Shape-Export Auswahl-Dialog angezeigt:
