Befehl: EAWS_RPNS_SHAPEEXPORT


Mit WS LANDCAD können 2D-Geometrien (Punkte, Linien, Bögen, Polylinien usw.) beliebiger CAD-Zeichnungen in das weit verbreitete Austauschformat Shape der Firma ESRI exportiert werden. Des Weiteren ist es möglich, die mit dem Modul Bauleitplanung erstellten Rechtspläne voll automatisiert auszugeben. Das Shape-Format vereint dabei in separaten Datensätzen entweder nur Flächen-, Linien- oder Punktelemente. In diesen Datensätzen sind vereinfacht gesagt die Geometrien und Sachdaten enthalten. Die Plangrafik kann nicht berücksichtigt werden.


Da das Shape-Format sehr flach gehalten ist und nicht die Relationen und Vererbungen einer XPlanGML aufweist, sind keine weiteren Voraussetzungen für den Shape-Export zu berücksichtigen. Sehr wohl gibt es aber Optionen: So kann man z. B. entscheiden, ob alle Flächen in ein Einzelshape geschrieben werden oder stattdessen pro Planzeichenthema ein eigenes Shape generiert wird. Für Linien- und Punktelemente gilt natürlich das Gleiche. Herausragend für den WS LANDCAD Shape-Export ist, dass Flächen sowohl mit Inseln als auch Exklaven eine Berücksichtigung finden.

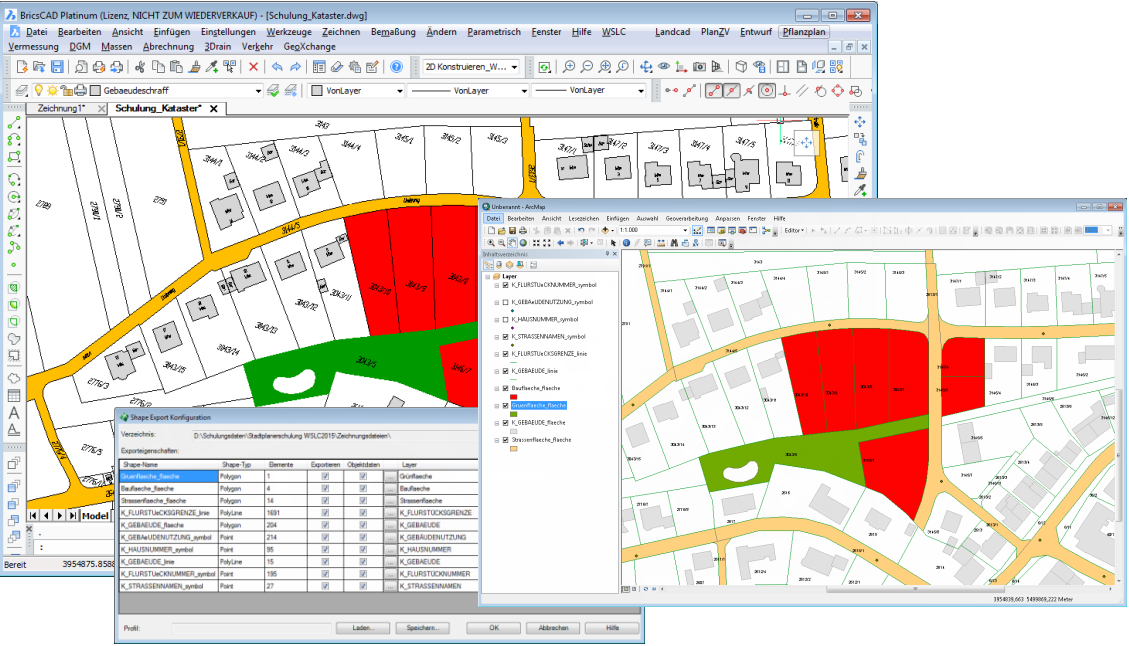

Darstellung eines Planes in WS LANDCAD und Darstellung nach Import in ESRI ArcMap



Für den Export ruft man den Befehl Shape-Export (GeoXchange → Gruppe Shape → Shape-Export) auf.
