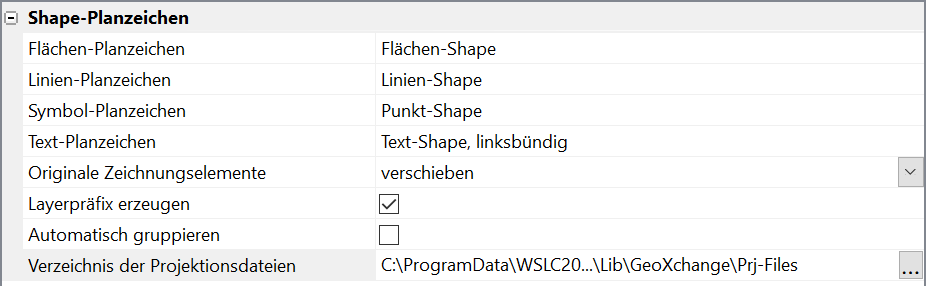

In diesem Abschnitt befinden sich allgemeine Konfigurationsmöglichkeiten für den Umgang mit den Shape-Planzeichen, die für den Shape-Export und -Import bedeutsam sind.



  • Flächen-Planzeichen – Dies ist das Vorgabe-Planzeichen, welches für den Import von Flächen-Shapes verwendet wird. In der Bibliothek Planzv90.sqlite befindet es sich im Gliederungspunkt Planzeichen für den Shape-Import.
  • Linien-Planzeichen – Dies ist das Vorgabe-Planzeichen, welches für den Import von Linien-Shapes verwendet wird. In der Bibliothek Planzv90.sqlite befindet es sich im Gliederungspunkt Planzeichen für den Shape-Import.
  • Symbol-Planzeichen – Dies ist das Vorgabe-Planzeichen, welches für den Import von Punkt-Shapes verwendet wird. In der Bibliothek Planzv90.sqlite befindet es sich im Gliederungspunkt Planzeichen für den Shape-Import.
  • Text-Planzeichen – Dies ist das Vorgabe-Planzeichen, welches für den Import von Punkt-Shapes verwendet wird, wenn ein Datenwert als Text importiert werden soll. In der Bibliothek Planzv90.sqlite befindet es sich im Gliederungspunkt Planzeichen für den Shape-Import
  • Originale Zeichnungselemente
    • verschieben – Shape-Planzeichen von WS LANDCAD dienen der Definition von Inseln. Wenn man diese Objekte im Modul GeoXchange anwendet, werden durch den Anwender vordigitalisierte Zeichnungselemente beibehalten und das vorhandene Element auf den Elementlayer mit dem Namenszusatz " *_original " verschoben.
    • löschen – Shape-Planzeichen von WS LANDCAD dienen der Definition von Inseln. Wenn man diese Objekte im Modul GeoXchange anwendet, werden durch den Anwender vordigitalisierte Zeichnungselemente gelöscht.
  • Layer-Präfix erzeugen – Shape-Planzeichen von WS LANDCAD dienen der Definition von Inseln. Wenn man diese Objekte im Modul GeoXchange anwendet, werden bei aktiver Option Layer-Präfix erzeugen die neu erstellten Shape-Planzeichen auf den stets gleichbenannten Layern der Vorgabe-Planzeichen abgelegt. Die Layer der gewählten Zeichnungselemente werden jedoch zusätzlich als Präfix davorgestellt.
  • Automatisch gruppieren – Wenn man ein Shape-Planzeichen anwendet und dabei mehrere räumlich getrennte Zeichnungselemente wählt, erstellt WS LANDCAD daraus automatisch eine Planzeichen-Gruppe. Diese Gruppen können beim Shape-Export als ein Objekt aus mehreren Mitgliedern (MultiPolygon, MultiPoint usw.) betrachtet werden. WS LANDCAD kann auf diese Weise neben Inseln auch Exklaven berücksichtigen.
  • Linienrichtung beim Export umkehren - Bei linearen Objekten wird die Orientierung der Linien also die Zählrichtung der Stützpunkte geändert. Das geschieht nicht in der Zeichnung, sondern innerhalb des Exportergebnisses.
  • Verzeichnis der Projektionsdateien - Im Shapedaten-Umfeld übermittelt die Projektionsdatei (prj-Datei) das vom Planersteller verwendete Koordinatensystem. Sowohl in AutoCAD als auch in BricsCAD kann einer Zeichnung ein zeichnungsbezogenes Koordinatensystem zugewiesen und vom Shape-Export in WS LANDCAD ausgelesen werden. Für die vom WS LANDCAD Shape-Export erkannten Koordinatensysteme muss allerdings eine Vorlagedatei im angegebenen Verzeichnis hinterlegt sein.
