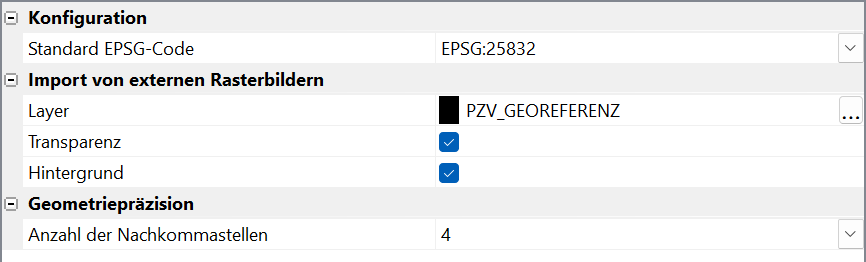

In dieser Kategorie befinden sich verschiedene Konfigurationsoptionen für die Im- und Exportmöglichkeiten von Daten, die mit dem Modul Bauleitplanung erstellt wurden. Die Mehrzahl der Einstellungen sind in den nachfolgend aufgeführten Unterpunkten behandelt. In der Kategorie Import-Export ist global die Festlegung des EPSG-Code für den XPlanGML- und GeoJSON-Export angegeben. Der Shape-Export in Modul GeoXchange orientiert sich an anderen Vorgaben, siehe dazu die Einstellungen im Setup unter Shape-Export.




  • Standard EPSG-Code – Hier können Sie den EPSG-Code, der für den Export verwendet werden soll, aus einer Klappliste auswählen. Der EPSG-Code ist ein System weltweit eindeutiger 4- bis 5-stelliger Schlüsselnummern für Koordinatenreferenzsysteme. EPSG-Codes, die WS LANDCAD nicht per Klappliste anbietet, können manuell eingegeben werden! Die Festlegung eines EPSG-Code ist für XPlanung und - mittels GeoJSON - für Planhub zwingend erforderlich. Die hier behandelte Einstellung greift allerdings nur, wenn der Zeichnung über AutoCAD oder BricsCAD kein Koordinatensystem zugewiesen ist.
  • Layer - Der XPlanImport im Modul GeoXchange kann XPlan-Übertragungspakete inkl. externer Rasterbildreferenzen einlesen. Die in dem Zip-Archiv enthaltenen georeferenzierten Bilder werden in der Zeichnung auf dem hier definierten Layer abgelegt.
  • Tranparenz - Rasterbilder können Informationen über eine Ebenen- bzw. Farbtransparenz enthalten. Ist eine solche in den Bildern gegeben, wird die Transparenz beim Einlesen über diese Option aktiviert oder deaktiviert.
  • Hintergrund - Möglicherweise importierte Rasterbilder werden entweder ganz in den Hinter- oder Vordergrund aller Zeichnungselemente gelegt.
  • Anzahl der Nachkommastellen: Die Anzahl der Nachkommastellen von Kooridnaten, die durch den XPlan- und Planhub-Export herausgeschrieben werden, kann über diese Option beeinflusst werden. Werksseitig schreibt WS LANDCAD vier Nachkommastellen heraus, weil es sonst durch Rundungen zu Lageverschiebungen im Millimeterbereich kommen kann. ALKIS fordert jedoch drei Nachkommastellen. Für XPlanung gilt keine explizite Aussage!


Anmerkung: Der eigentliche Import oder Export von Bauleitplanungsdaten findet im Modul GeoXchange statt. Die hierzu notwendige Konfiguration ist aber an die Bibliotheken und deren Planzeichen gebunden und wird daher im Setup sowie mittels der Exportkonfiguration im Planzeichenmanager vorgenommen.
