Der Umfang des XPlan-Objektartenkataloges geht über den Fundus an Planzeichen in den Standard-Planzeichenbibliotheken von WS LANDCAD hinaus. WS LANDCAD bietet beispielsweise keine Bibliothek für das Regionalplanungsmodell und damit keine RP_Objekte an. Außerdem können Nutzende des XPlan-Modells auf selbstdefinierte Attribute zurückgreifen. Sollte in WS LANDCAD eine XPlanGML mit unbekannten Objekten oder Attributen importiert werden, so kann WS LANDCAD die Inhalte dennoch anzeigen.


Dafür sind in den Planzeichenbibliotheken "unkonfigurierte Planzeichen" hinterlegt. Sie werden anstatt eines konkreten Planzeichens als Platzhalter eingelesen. Für die drei Objekttypen "Fläche, Linie und Symbol" steht jeweils ein Planzeichen zur Verfügung. Welche Planzeichen als Platzhalter dienen, legen zum einen die Eingaben bei den unbekannten Planzeichen im PlanZV-Setup (Gruppe PlanZV → Setup → Register Import-Export → XPlanung) fest. Zum anderen die als Rückfallplanzeichen für den XPlan-Import im Planzeichenmanager / Fenster Sachdaten typisierten Objekte.


In den Standard-Bibliotheken sind die drei Platzhalter als Unkonfigurierte Planzeichen unter "weitere Planzeichen gemäß XPlanung / Darstellungen für XPlanGML Import u. Export" abgelegt.


Unbekannte Objekte bringen in der Regel auch unbekannte Attribute mit. Außerdem können alle XPlan-Objektklassen frei definierte, generische Attribute aufweisen. Diese werden von WS LANDCAD ebenfalls erkannt.

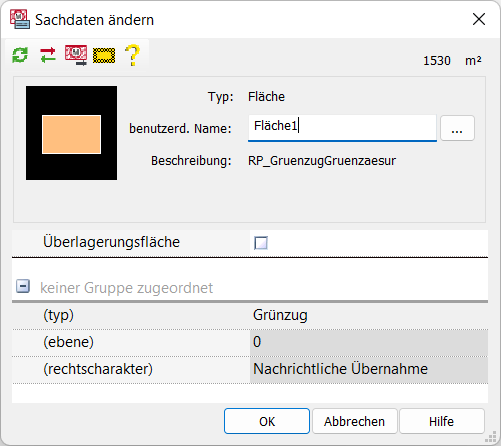

Der Objektklassenname eines unbekannten XPlan-Objektes wird in die Beschreibung übernommen - hier beispielsweise RP_GruenzugGruenzaesur.


Wurde ein unbekanntes Attribut eingelesen, wird es im Sachdaten-Dialog in Klammern gesetzt. Die Werte des Sachdatenfeldes können nicht editiert werden und sind demzufolge grau hinterlegt.



Hinweis: Über den Befehl Sachdaten und Eigenschaften mit aktueller Bibliothek abgleichen im Sachdaten-Dialog bzw. Aktualisieren im Modul Bauleitplanung (Gruppe Sachdaten → Aktualisieren) wird das eingelesene Planzeichen mit den Informationen des Platzhalter-Planzeichen in der Bibliothek verglichen. Unbekannte Attribute verschwinden danach!
