Um eine Einschätzung über die Dauer, den Verlauf und Erfolg des Import-Vorganges zu erhalten, läuft parallel ein Protokoll durch. Im Anschluss kann man sich in einer Übersicht die transformierten Objekte anzeigen lassen.

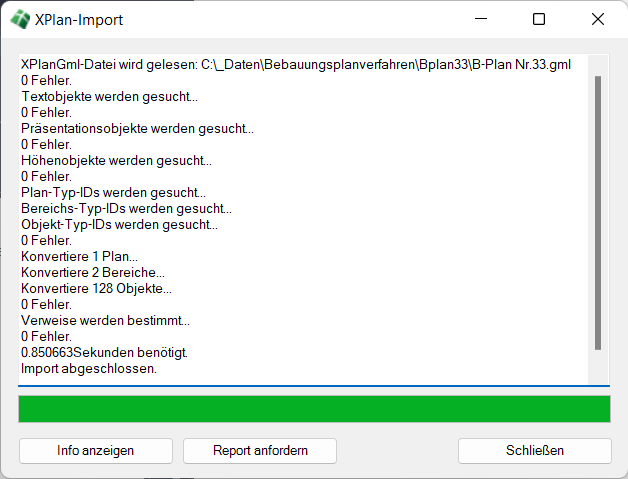

Das XPlan-Import-Protokoll



Eine XPlanGML-Datei enthält diverse Strukturen, wie z. B. Fachobjekte, Präsentationsobjekte, Höhenobjekte, Bereiche oder Pläne. Zusätzlich kommen Bemaßungen hinzu. Wenn diese Elemente im Importdurchgang abgearbeitet wurden, wird zu jeder einzelnen Objektklasse eine Fehlerzahl aufgelistet. Null Fehler sind optimal. Da jedoch beim Import Fachobjekte oder Attribute in einer XPlanGML-Datei enthalten sein können, für die WS LANDCAD aus guten Gründen keine Planzeichen bevorratet (weil z. B. die Planzeichenverordnung 90 keine entsprechende Festsetzung/Darstellung kennt), so wird eventuell eine Anzahl von Fehlern aufgeführt. Fehler beim Import können über die Schaltfläche Info anzeigen betrachtet werden. Report anfordern ermöglicht eine nachträgliche Validierung der XPlanGML mit dem Validator der XLeitstelle (siehe das Kapitel Online-Prüfung), um Fehler des WS LANDCAD XPlan-Importes mit den Ergebnissen des offiziellen Validators abzugleichen.


Über Schließen wird das Protokoll geschlossen.


Nach dem Betätigen der Schaltfläche Info anzeigen öffnet sich die Dialogbox XPlan-Import-Übersicht.
