Befehl: EAWS_RPNS_XPLANIMPORT


Der Befehl XPlanung-Import kann XPlanGML in den Versionen 3.0, 4.0, 4.1, 5.0 bis 5.4 sowie 6.0 verarbeiten und gemäß der WS LANDCAD-Planzeichendatenbanken grafisch ausgestalten.


Achtung: Damit der Import-Befehl aufgerufen werden kann, muss das Modul Bauleitplanung lizenziert und gebucht sein, da ansonsten keine Planzeichen gezeichnet werden können. Ist das Modul Bauleitplanung nicht verfügbar, erscheint ein entsprechender Hinweis.

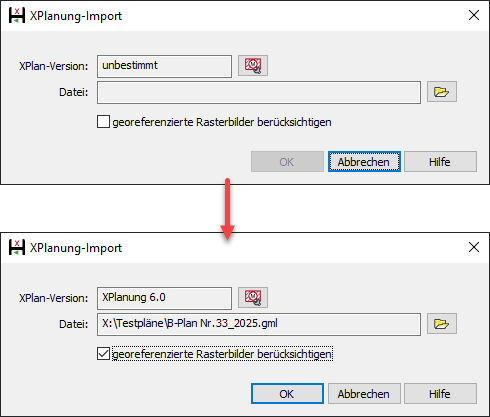

  • Die XPlan-Version ist beim Aufruf des Befehls zunächst >unbestimmt<, denn die Information, welche Version zu wählen ist, wird aus der GML-Datei ausgelesen. Der Wert >unbestimmt< ändert sich automatisch, wenn eine XPlanGML-Datei geöffnet wurde. Die Angabe der Version ist rein informell! Neben der Versionsangabe befindet sich das Icon für den Befehlsaufruf des PlanZV-Setups. Hier können die Grundeinstellungen für den Import geändert werden (siehe Setup - Modul Bauleitplanung → Import-Export → XPlanung). Über das Öffnen kann entweder eine GML-Datei oder ein Übertragungspaket (*.zip) gewählten werden. In letztem Falle muss das Zip-Archiv natürlich die XPlanGML enthalten.



  • Über die Auswahl von georeferenzierte Rasterbilder berücksichtigen können Rasterbilder, die im importierenden Plan als entsprechende Referenz hinterlegt wurden und sich im gleichen Ordner bzw. Zip-Archiv wie die einzuladende GML befinden, beim Import von WS LANDCAD berücksichtigt werden. Sie werden anschließend in der Zeichnung angezeigt. Einstellungen zum Verhalten des importierten Rasterbildes, finden sich im Setup des Bauleitplanungsmodules.
  • Mit OK wird der Import gestartet.


Der Import läuft vollkommen eigenständig durch. Um eine Einschätzung über die Dauer, den Verlauf und den Erfolg des Import-Vorganges zu erhalten, läuft parallel zum Import ein Protokoll durch. Der Dialog ist im Kapitel ,Import-Export Protokoll und Übersicht‘ beschrieben. Der Import erfolgt immer ohne Layout, Legende und Kataster. Die berücksichtigten Inhalte von XPlanung beziehen sich nur auf die originären Inhalte der Bauleitplanung. Die grafische Ausprägung der Planzeichen steht in Abhängigkeit der im PlanZV-Setup voreingestellten Planzeichenbibliothek. Im Register Bibliotheken sind vorgabemäßig die PlanzV90 und die LANa2000 als Import-Bibliotheken aktiviert. Möchte man jedoch die grafischen Ausprägungen einer eigenen Bibliothek verwenden, so sind die genannten Bibliotheken für den Import zu deaktivieren und eine eigene Bibliothek ist zu aktivieren. Zum Standardlieferumfang von WS LANDCAD gehört auch die Hamburger Planzeichenbibliothek 'Hamburg_Bplan'. Möchte man diese für den Import verwenden, gilt dasselbe: Die Hamburg_Bplan ist zu aktivieren, die anderen sind zu deaktivieren.

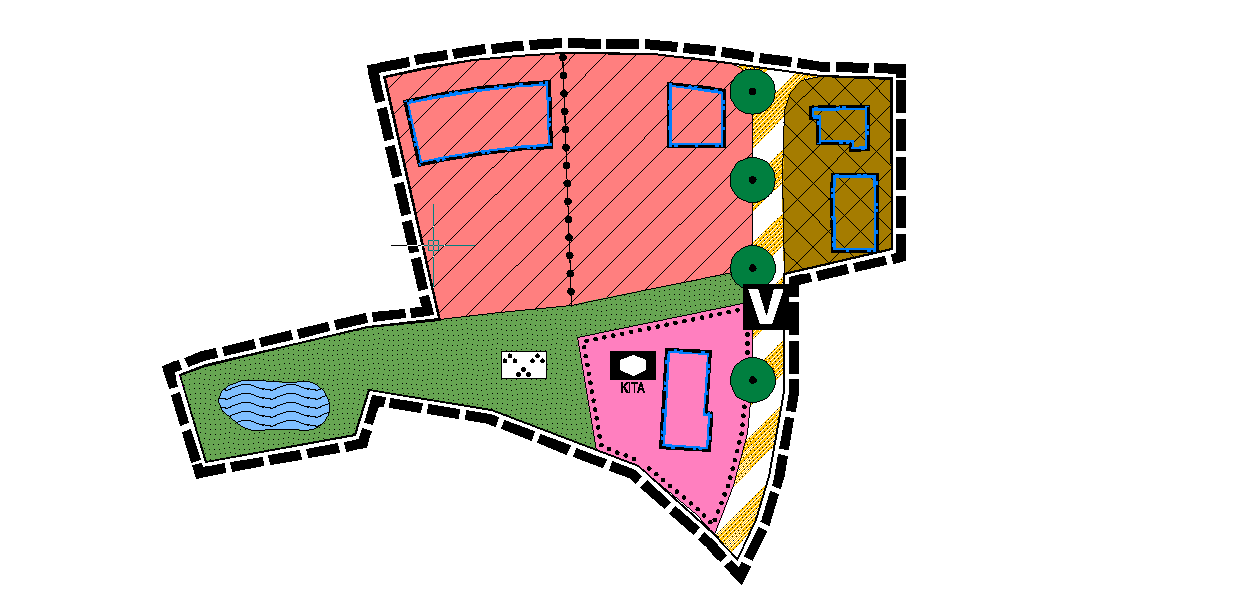

Importierter Plan im Stil der PlanzV90
