Wenn ein XPlan-Übertragungspaket (*.zip) im XPlanung-Import-Dialog gewählt und die Option georeferenzierte Rasterbilder berücksichtigen aktiviert wurde, werden zusätzlich zur XPlanGML-Datei vorhandene georeferenzierte Rasterbilder eingelesen. Eine Voraussetzung ist, dass die Rasterbilder und die georeferenzierenden Weltdateien in keinem Unterverzeichnis des Zip-Archives liegen. Onlinequellen werden nicht ausgelesen. PDF-Dokumente sind in der Lage ohne geeignete Geodaten und erscheinen deswegen ausschließlich als Metainformation in den externen Sachdaten des Plan-Objektes.

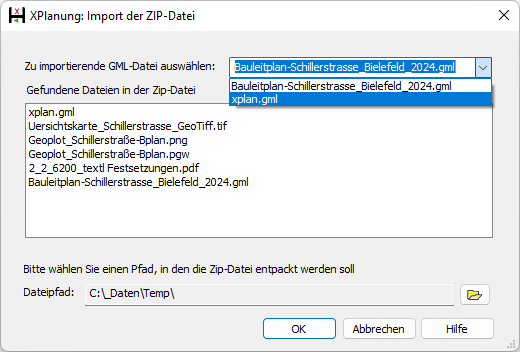

Sollte der Import feststellen, dass mehrere GML-Dateien im Zip-Archiv existieren, muss durch den Anwendenden eine Entscheidung getroffen werden. In der Zeile Zu importierende GML-Datei auswählen steht per Klappliste eine Auswahlmöglichkeit bereit. Da das Archiv durch den Importvorgang entpackt werden muss, ist unter Dateipfad das Verzeichnis dafür bestimmbar. Mit OK wird der Import gestartet.

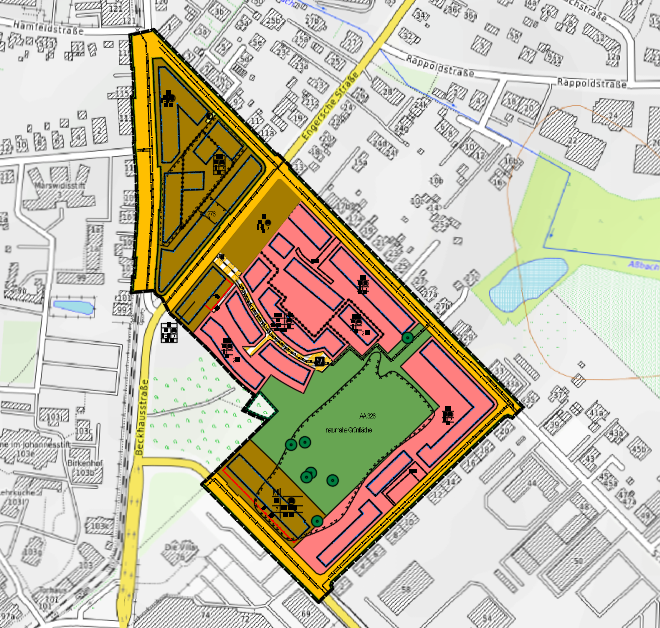

Importierter Plan im Stil der PlanzV90 mit georeferenzierter Stadtgrundkarte (Quelle: opentopomap.org)




Hinweis: Im Setup (Bauleitplanung → Setup → Import-Export) kann unter Import von externen Rasterbildern eine möglicherweise vorhandene Transparenz eines Bildes aktiviert und die Lage im Vorder- oder Hintergrund bestimmt werden.
