Dynamische Schraffuren können je nach gewähltem Muster als klassische dynamische Strichschraffuren oder als dynamische Farbverläufe vorliegen und unterscheiden sich deshalb in einigen Punkten der verfügbaren Parameter.

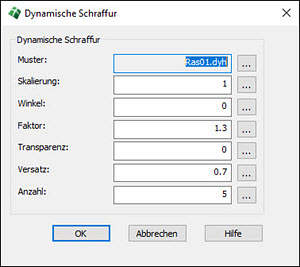

  • Bei Dynamische Schraffuren stehen neben dem Muster die Skalierung, der Winkel, der Faktor und der Transparenzwert zur Verfügung.

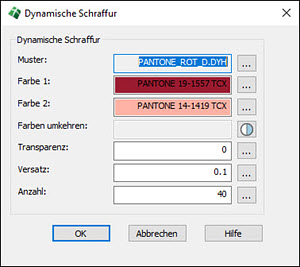

  • Dynamische Farbverläufe besitzen aufgrund ihrer Eigenschaften keine Werte für Skalierung, Winkel und Faktor. Stattdessen stehen hier die Farbwerte sowie eine Schaltfläche zur Umkehrung beider Farben zur Verfügung. Zur Auswahl ist jeweils auf die gepunktete Schaltfläche [...] zu klicken, wodurch der Farbwahldialog des CAD-Systems erscheint.


Bei beiden Typen entsteht die Dynamik durch den mehrfachen Versatz der Umgrenzung.

  • Versatz

Dieser Wert legt den gleichmäßigen Versetzabstand fest. Für dynamische Farbverläufe sollte dieser Wert in Abhängigkeit der Flächengröße und des späteren Ausgabemaßstabs relativ klein sein, damit die Farbübergänge nicht zu abrupt sind.
  • Anzahl

Dieser Wert legt die Anzahl der automatischen Versetzungen und damit die Anzahl der zu generierenden Schraffurbereiche fest und muss mindestens 2 betragen. Die Anzahl der Versetzungen kann direkt in das Eingabefeld eingetragen oder durch Wahl der gepunkteten Schaltfläche [...] durch Zeigen einer Strecke am Bildschirm bestimmt werden. Diese Strecke wird dann vom Programm durch den Versetzabstand dividiert, um die Anzahl zu erhalten.

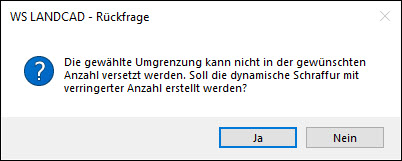

Unter Umständen ist die Anzahl je nach Form und Größe der Kontur zu groß. In diesem Fall erscheint eine Rückfrage und das Programm bietet die Generierung in der (gemäß dem festgelegten Abstand) maximal möglichen Anzahl an.

Bei der Änderung des Musters wird der Standard-Dateidialog geöffnet. Hierbei können nicht nur Dynamische Schraffuren, sondern alle vom Schraffurmanager unterstützten Schraffurtypen gewählt werden. Die Wahl eines Musters mit einem anderen Schraffurtyp bewirkt automatisch den Wechsel zum dafür zuständigen Parameterdialog.
