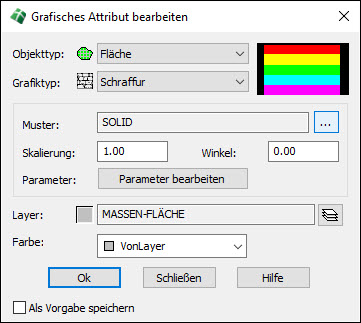

Um eine Schraffur zuzuweisen ist in der Registerkarte Grafik die Schaltfläche Neu oder Ändern zu betätigen, worauf die Dialogbox Grafisches Attribut bearbeiten erscheint, mit deren Hilfe die Grafikeigenschaften festgelegt werden. Hierzu ist zunächst der Objekttyp Fläche und anschließend der dafür zu verwendende Grafiktyp Schraffur auszuwählen. Zur Auswahl der gewünschten Schraffur ist die gepunktete Schaltfläche [...] neben dem Musternamen zu betätigen, worauf die Schnittstelle zum Schraffurmanager aktiviert wird.

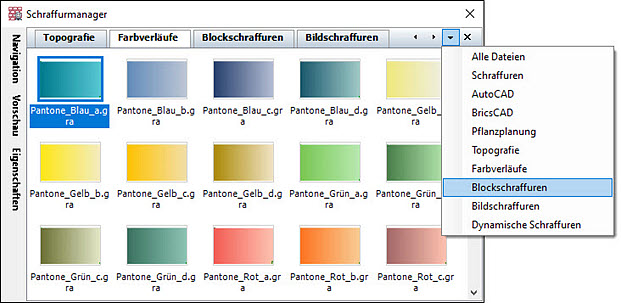

Die Schnittstelle zum Schraffurmanager ermöglicht die Auswahl aller von WS LANDCAD unterstützter Schraffurtypen, d. h. CAD-Schraffuren, Farbverläufe, Block- und Bildschraffuren sowie Dynamische Schraffuren. Die Wahl einer dieser Kategorien erfolgt entweder über die Navigation in das entsprechende Verzeichnis oder über die Wahl der vorhandenen Favoriten.

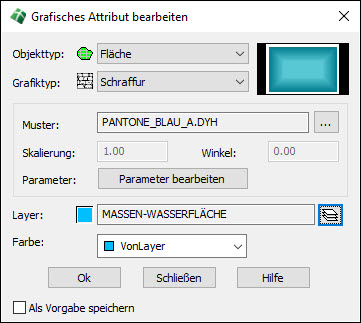

Nachdem ein Schraffurmuster z. B. über einen Doppelklick ausgewählt wurde, wird es in die Dialogbox Grafisches Attribut bearbeiten übernommen.

Da die Parameter des Musters je nach Schraffurtyp unterschiedlich sein können, können sie mittels der Schaltfläche Parameter bearbeiten individuell eingestellt werden. Lediglich die Grundparameter Skalierung und Winkel sind, falls für das Muster verfügbar, direkt zugänglich.
