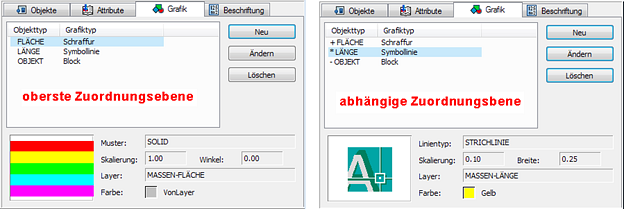

In der Grafikansicht kann zusätzliche Grafik für zugeordnete Objekte definiert/editiert werden. Bedeutend ist hierbei, dass Grafikzuweisungen auf die darunter liegenden  Ebenen vererbt werden. Die erste Ebene ist hierbei der Zeichnungsname. Wird hier die Grafik für die jeweiligen Objekttypen (Fläche, Länge, Objekt) festgelegt, gilt diese automatisch für alle darunter liegenden Titel und Positionen. Dieser Vererbungsmechanismus ist äußerst praktisch, da dadurch Vorgabegrafik definiert werden kann. An anderer Stelle braucht diese nur noch editiert, anstatt komplett neu aufgesetzt, zu werden.


Präfix

Beispiel

Bedeutung


Fläche

Die ursprüngliche Zuordnung hat kein Präfix.

+

+Fläche

Diese Zuordnung ist vererbt.

*

*Fläche

Eine vererbte Zuordnung wurde geändert.

-

-Fläche

Eine vererbte Zuordnung wurde gelöscht und kann wiederhergestellt werden.


Die Schaltflächen am rechten Dialogrand haben folgende Funktionen:


  • Neu – erstellt eine neue Grafikzuweisung
  • Ändern – Ändert eine vorhandene Grafikzuordnung
  • Löschen – Entfernt eine vorhandene Grafikzuordnung mit der Möglichkeit, diese jederzeit wiederherzustellen.


Im unteren Dialogbereich werden die Eigenschaften der aktuell ausgewählten Grafik angezeigt. Dadurch ist stets ein guter Überblick über die grafischen Auswirkungen einer Positionszuordnung gegeben.
