Massen

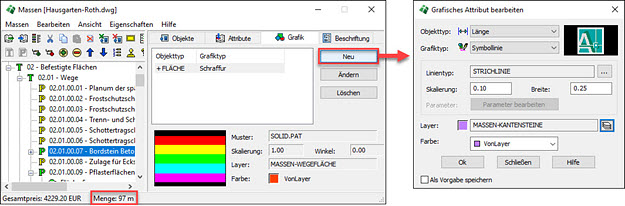

Um eine Grafik zuzuweisen, selektieren Sie zunächst die entsprechende Stelle im Massenbaum. Das kann z. B. ein Titel oder eine ganz gezielte Position sein. Im linken unteren Bereich der Statuszeile können Sie aufgrund der eingeblendeten Einheit sehen, um welche Objektart es sich hierbei handelt. Wechseln Sie nun zur Registerkarte Grafik. Im dargestellten Beispiel wurde bereits eine Grafik für den Objekttyp Fläche an dem übergeordneten Titel Wege zugeordnet, welche hier aber nicht zum Tragen kommt, da bei der gewählten Position Bordstein der Objekttyp Länge zugeordnet ist. Die Aktivierung der Schaltfläche Neu öffnet den Dialog Grafisches Attribut bearbeiten, mit dessen Hilfe die Grafikeigenschaften festgelegt werden. Hierzu ist zunächst der Objekttyp (Fläche, Länge oder Objekt) und anschließend der dafür zu verwendende Grafiktyp (Schraffur, Symbollinie oder Block) auszuwählen. Zur Auswahl des jeweiligen Grafikelementes werden jeweils die Schnittstellen zu den grafischen Managern (Schraffurmanager, Symbollinienmanager, Detailmanager) aktiviert. Wurde für das Element bereits ein Vorgabelayer spezifiziert, wird dieser zunächst übernommen. Die Schnittstelle zum Schraffurmanager unterstützt hierbei alle Schraffurtypen, deren Parameter gesondert eingestellt werden können. Siehe hierzu das Kapitel "Schraffuren zuweisen".

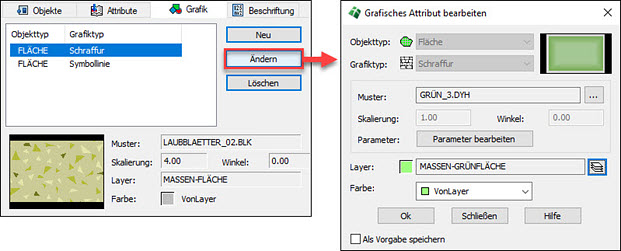

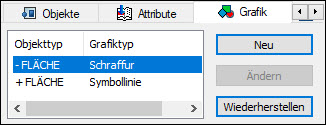

Bei einer bereits in der Liste vorhandenen Grafikzuordnung kann der Objekt- und Grafiktyp nicht mehr verändert werden und ist daher ausgegraut. Alle anderen Zuweisungen wie z. B. der Wechsel des Musters und dessen Eigenschaften sind jedoch verfügbar. Soll auch der Objekt- und/oder Grafiktyp verändert werden ist über die Schaltfläche Neu eine neue Zuweisung zu erstellen. Falls gewünscht kann die vorhandene Zuweisung auch gelöscht werden.

Die Betätigung des Layer-Icons öffnet die zentrale Layersteuerung zur Festlegung eines geeigneten Layers. In der zentralen Layersteuerdatei WSLC.INI sind bereits diverse Standardlayer enthalten, denen stets das Präfix MASSEN- vorangestellt ist, z. B. MASSEN-PFLASTERFLÄCHE.

Die Aktivierung des Schalters Als Vorgabe speichern bewirkt, dass die aktuellen Einstellungen als Vorgabe für neue Zuordnungen des gleichen Objekttypes verwendet werden. Nach der Installation sind die Vorgaben neutral wie folgt festgelegt:
