Die grafische Ausgestaltung einer Position ist keinesfalls auf ein einziges Grafikelement beschränkt. Sie können dem Objekttyp entsprechend beliebig viele Grafikelemente zuordnen, welche von der Zeichenreihenfolge jeweils übereinander, insgesamt aber unterhalb der Grundzeichnung angeordnet werden.

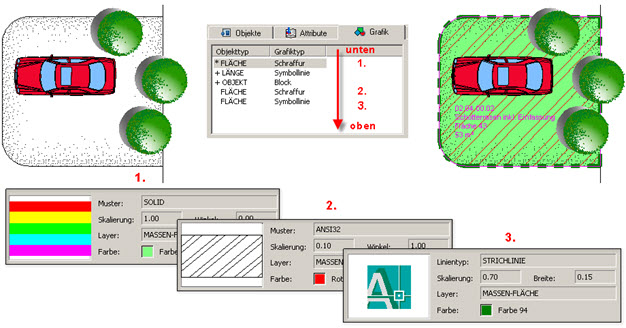

In der beispielhaften Darstellung ist erkennbar, dass der Position Schotterrasen inkl. Einfassung gleich drei Grafikelemente zugeordnet wurden.


1. Eine vererbte, abgeänderte (übergeordnete) hellgrüne Flächenfüllung

2. Eine zugeordnete rote Diagonalschraffur

3. Eine zugeordnete dunkelgrüne Symbollinie  (dicke CAD-Strichlinie)


Die vererbten Zuordnungen für Länge und Objekt kommen hier nicht zum Tragen, da es sich um eine flächenhafte Position handelt.

Zusätzlich zu den explizit zugeordneten Grafikelementen wird noch die Flächenkontur auf der obersten Ebene erzeugt.


Anmerkung: Trotz der vielen Möglichkeiten ist es ratsam, die Grafik mit Bedacht einzusetzen, da sich wichtige Zuordnungen ansonsten überdecken könnten. Denken Sie hierbei an die „konventionellen“ von Hand kolorierten Massenpläne. Setzen Sie auch hier Grafik bei stellvertretenden Positionen ein. Gute Kombinationen sind z. B. Flächenfüllungen für Wegearbeiten und zusätzliche Schraffuren für unterschiedliche Materialien.
