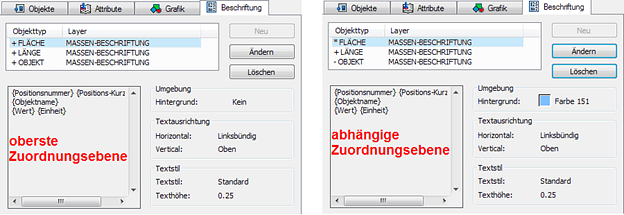

In der Beschriftungsansicht kann zusätzliche Beschriftung für zugeordnete Objekte definiert/editiert werden. Bedeutend ist hierbei, dass Beschriftungszuweisungen auf die darunter liegenden  Ebenen vererbt werden. Die erste Ebene ist hierbei der Zeichnungsname. Wird hier eine Beschriftung für die jeweiligen Objekttypen (Fläche, Länge, Objekt) festgelegt, gilt diese automatisch für alle darunter liegenden  Titel und Positionen. Dieser Vererbungsmechanismus ist äußerst praktisch, da dadurch eine Vorgabe-Beschriftung definiert werden kann. An anderer Stelle braucht diese nur noch bei Bedarf editiert anstatt komplett neu aufgesetzt zu werden.


Präfix

Beispiel

Bedeutung


Fläche

Die ursprüngliche Zuordnung hat kein Präfix.

+

+Fläche

Diese Zuordnung ist vererbt

*

*Fläche

Eine vererbte Zuordnung wurde geändert

-

-Fläche

Eine vererbte Zuordnung wurde gelöscht und kann wiederhergestellt werden.


Die Schaltflächen am rechten Dialogrand haben folgende Funktionen:


  • Neu – Erstellt eine neue Grafikzuweisung.
  • Ändern – Ändert eine vorhandene Grafikzuordnung.
  • Löschen – Entfernt eine vorhandene Grafikzuordnung mit der Möglichkeit diese jederzeit wiederherzustellen.

Im unteren Dialogbereich werden die Eigenschaften der aktuell ausgewählten Beschriftung eingeblendet. Dadurch ist stets ein guter Überblick über die Auswirkungen einer Beschriftung gegeben.
