Um eine Beschriftung zuzuweisen, selektieren Sie zunächst die entsprechende Stelle im Massenbaum. Das kann z. B. ein Titel oder eine ganz gezielte Position sein. Am sinnvollsten ist es aber, die Beschriftung auf der obersten Ebene (Selektion des Zeichnungsnamens) zuzuordnen, da Beschriftungen im Gegensatz zu Grafik eher einen einheitlichen Charakter besitzen.

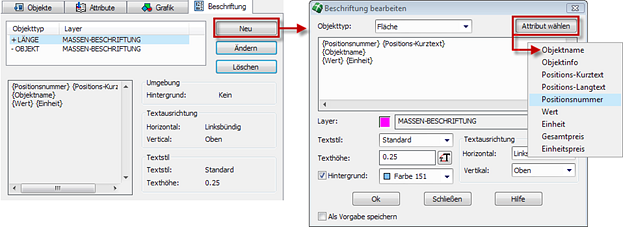

Wechseln Sie nun zur Registerkarte Beschriftung. Im dargestellten Beispiel wurde bereits eine Beschriftung für die Objekttypen Länge und Objekt (= Stück) an einer übergeordneten Stelle zugeordnet.

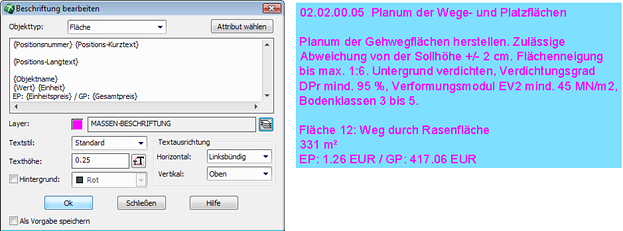

Die Aktivierung der Schaltfläche Neu öffnet den Dialog Beschriftung bearbeiten, mit dessen Hilfe die Textelemente und deren Eigenschaften festgelegt werden. Hierzu ist zunächst der Objekttyp (Fläche, Länge oder Objekt) auszuwählen. I. d. R. wird die Beschriftung zunächst mit Vorgaben ausgefüllt, die Sie nun beliebig editieren können. Bei den in geschweiften Klammern { } dargestellten Wörtern handelt es sich um LV-Attribute, welche durch Aktivierung des Schalters Attribut wählen ausgewählt und an der Stelle des Cursors eingefügt werden können.



Sie können die Attribute beliebig im Hauptfenster wie in einem Textdokument anordnen, Leerstellen, Absätze und beliebigen Text erstellen. Nicht gewünschte Attribute können einfach gelöscht werden. Das dargestellte Beispiel verwendet alle möglichen Attribute sowie eine Hintergrundfarbe.


Zur Festlegung der Texthöhe wird der zentrale Texthöhendialog verwendet, welcher die bequeme Auswahl der Texthöhe gemäß dem späteren Ausgabemaßstab ermöglicht. Der Textstil kann aus den in der Zeichnung vorhandenen Stilen gewählt werden.


Die Betätigung des Layer-Icons öffnet die zentrale Layersteuerung zur Festlegung eines geeigneten Layers. In der zentralen Layersteuerdatei WSLC.INI ist bereits der Layer MASSEN-BESCHRIFTUNG enthalten und standardmäßig zugeordnet.

Die Aktivierung des Schalters Als Vorgabe speichern bewirkt, dass die aktuellen Einstellungen als Vorgabe für neue Zuordnungen des gleichen Objekttypes verwendet werden.

Die Beschriftung wird standardmäßig als Mtext automatisch im Schwerpunkt eines Objektes erstellt und muss ggf. optimal platziert werden. Sie können jedoch die Beschriftung auch manuell platzieren, wenn Sie die entsprechende Option im Dialog Objekte bearbeiten verwenden.


Anmerkung: Die Beschriftung ist assoziativ und daher stets konsistent zur Zeichnung. Änderungen der Beschriftungseigenschaften o. ä. werden stets sofort ausgeführt.  Änderungen an Flächengrößen werden bei geöffnetem Massendialog sofort, ansonsten nach einem erneuten Aufruf des Programms automatisch aktualisiert.
