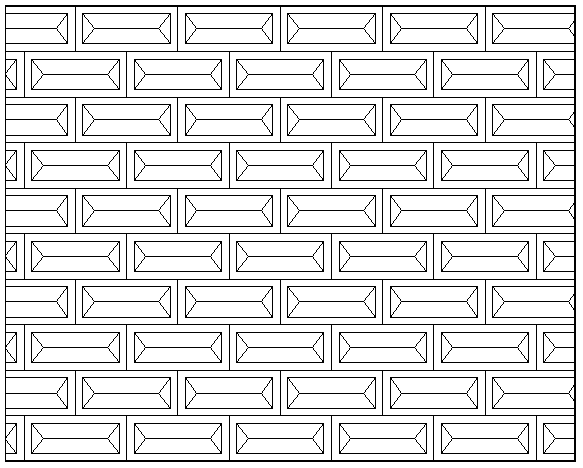

Die Vorgehensweise bei der Übernahme einer vorhandenen Schraffur entspricht weitestgehend dem vorherigen Beispiel. In einer Architekturzeichnung, die Sie als DXF-Datei erhalten haben, wurde die Schraffur eines antiken Bossenquadermauerwerks verwendet, welches Sie ebenfalls zukünftig verwenden möchten.

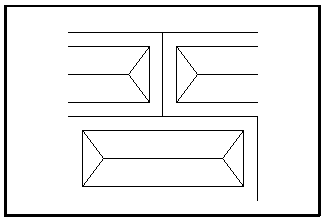

Die Schraffur ist hierfür zuerst in den Ursprung zu zerlegen, damit alle Zeichnungselemente wieder aus Einzellinien bestehen. Ihre Leistung besteht nun darin, aus der Gesamtdarstellung die kleinste notwendige Einheit zu erkennen und in einem Rechteck aufzubereiten. Bitte vermeiden Sie doppelte Linien, auch solche, die durch ein Nebeneinanderkopieren des Musters entstehen würden.

Zeichnen Sie anschließend ein Rechteck um das Muster und extrahieren Sie mit Hilfe des Detailmanagers dieses Muster in eine neue Zeichnung, um damit diese Konstruktion zu sichern. Überprüfen Sie vorher die Größenverhältnisse auf sinnvolle, reelle Werte und führen Sie bei Bedarf ein Varia aus. Sie können nun aus dieser Musterzeichnung in der zuvor beschrieben Art und Weise eine Schraffur erzeugen. Während dieses Vorgangs wird eine neue *.PAT-Datei erstellt.
