Bauleitplanung

Befehl: EAWS_RPNS_MOVEPLANSIGNS

Mit dem Befehl Schieben lassen sich Planzeichen aber auch CAD-Elemente um eine bestimmte Entfernung und in eine Richtung verschieben. Anders als beim CAD-Befehl Verschieben werden bei dem speziell für die Arbeit mit der Bauleitplanung konzipierten Befehl die Planzeichenelemente datentechnisch aber auch unter Berücksichtigung aller grafischen Anpassungen verschoben. Dies ist sonst nur im Editiermodus oder mittels des Umgrenzungslayers möglich. Der konkrete Anwendungsfall liegt hierbei weniger im Verschieben einzelner Planzeichen als vielmehr im Verschieben aller Planzeichen bzw. der gesamten Zeichnung. Dies liegt z. B. dann vor, wenn eine Zeichnung mit UTM-Zonenkoordinaten (Ostwerte mit vorangestellter UTM-Zone) in reduzierte UTM-Koordinaten (z. B. ETRS89.UTM-32N) umgewandelt werden soll. In der UTM-Zone 32 entspricht dies rechnerisch einer Reduktion des Rechtswertes (X-Koordinate) um den Wert 32000000. Da hier der Nordwert (Y-Koordinate) gleich bleibt, können beim Verschieben demnach die relativen Koordinaten -32000000,0 eingegeben werden.

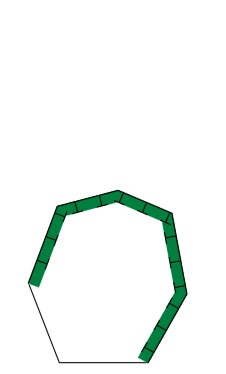

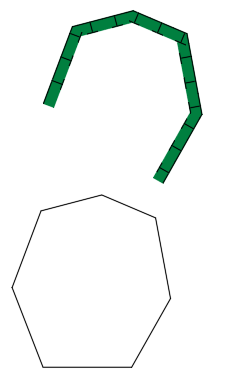

Als zusätzliche Notwendigkeit für einen eigenen Schieben-Befehl ergibt sich aus dem Bearbeiten eines Planzeichens mit dem Befehl Linienabschnitt ausblenden (PlanZV → Gruppe Anzeige → Linienabschnitt ausblenden). Die Funktion ermöglicht es dem Anwender, Linienabschnitte aus planerischen Gründen grafisch auszublenden (s. Kapitel Linienabschnitt ausblenden). Wird dieses grafisch veränderte Planzeichen mit dem CAD-Befehl Verschieben in seiner Lage verändert, ist das keine nachhaltige Vorgehensweise, weil die Funktion mit unsichtbaren Geometrien arbeitet. Die neue Position des Planzeichens wird deswegen nicht gespeichert. Heißt, durch ein Neuzeichnen dieses Planzeichens wird das Planzeichen wieder an die Ausgangsposition verschoben. Dies stellt eine Fehlerquelle dar und kann durch den Planzeichen schieben-Befehl (oder den Editiermodus) vermieden werden.

Ähnlich verhält es sich bei Planzeichen, die mit einer Aussparung (PlanZV → Gruppe Anzeige → Aussparung) versehen wurden (s. Kapitel Aussparung). Diese lassen sich nicht mit dem CAD-Verschieben neu positionieren. Der Planzeichen schieben-Befehl hingegen berücksichtigt die grafische Anpassung des Planzeichens und verschiebt dieses vollständig.
