Bauleitplanung

Befehl: EAWS_RPNS_HOLE

Beim Anlegen von Inseln muss zwischen einer planerischen und einer grafischen Insel unterschieden werden. Nicht jede Insel ist automatisch eine Abzugsfläche. Optische Aussparungen können deshalb mit dem Befehl Aussparungen hinzufügen erzeugt werden. Auch bei einer Aussparung also einer rein grafischen Insel muss diese vollständig von anderen Flächen umschlossen werden.

Hier ein Beispiel:

Ein Baufenster in einer Wohnbaufläche ist lediglich eine grafische Insel, das Baufenster beeinflusst nicht die Gesamt-Wohnbaufläche. Daher ist die Insel mit dem Befehl Aussparung hinzufügen zu erzeugen. Grafische Aussparungen müssen immer nachträglich über den entsprechenden Befehl eingefügt werden, dies kann nicht bereits beim Anwenden des flächenhaften Planzeichens erfolgen. Beim Aufruf des Befehls wird zunächst das Planzeichen gewählt, im Anschluss können ein oder mehrere Objekte (geschlossene Polylinien, Texte oder Blöcke) gewählt werden, welche zur Inselbildung herangezogen werden sollen. Die Kontur einer grafischen Insel wird als unsichtbares Objekt generiert, welches im Editiermodus bearbeitbar ist. Ursprüngliche Polylinien, die zur Erstellung der Aussparung verwendet wurden, können bei Bedarf gelöscht werden.

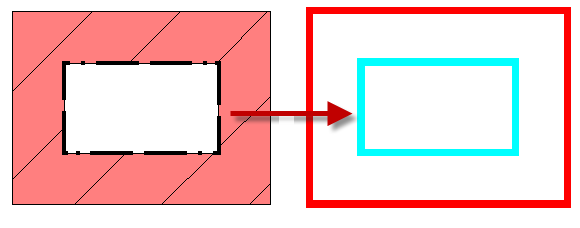

Grafische Aussparungen werden im Editiermodus Cyan dargestellt und lassen sich im Editiermodus (PlanZV → Gruppe Editieren → Editiermodus) über den CAD-Befehl Löschen wieder aus der Zeichnung entfernen.

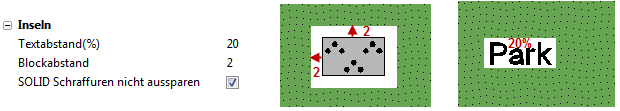

Das Setup bietet verschiedene Einstellmöglichkeiten für die Inselbehandlung. So können beispielsweise die Abstände von gewählten Blöcken und Texten zur Inselkontur festgelegt werden.

Außerdem kann festgelegt werden, ob SOLID-Schraffuren von einer Aussparung ausgeschlossen werden sollen. In diesem Fall werden nur echte Schraffurmuster ausgespart.
