Befehl: EAWS_RPNS_ABOVE

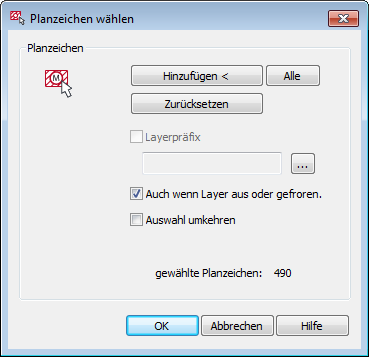

Über den Befehl Vordergrund werden Planzeichen vollständig in den Vordergrund der Zeichnung gelegt. Wird der Befehl über das Menü aufgerufen, wird die Dialogbox Planzeichen wählen geöffnet, worüber eine grafische Selektion der Planzeichen erfolgen kann. Optional können die Planzeichen auch über den Projektbrowser selektiert werden.

Wurden Planzeichen zuvor im Projektbrowser selektiert, erscheint deren Anzahl bereits im Dialog. Die Auswahl lässt sich jedoch unabhängig davon durch Betätigung der jeweiligen Schaltflächen im Abschnitt Planzeichen wie folgt ändern:

  • Hinzufügen <  – Planzeichen lassen sich durch eine grafische Auswahl in der Zeichnung hinzufügen.
  • Alle – Es werden automatisch alle Planzeichen in der Zeichnung gewählt.
  • Zurücksetzen – Entfernt alle Planzeichen aus der Auswahl.
  • Bereits eingefügte Planzeichen können zur besseren Strukturierung nachträglich mit einem Layerpräfix versehen werden (dies erfolgt über den Befehl Grafik editieren). Nach vorhandenen Layerpräfixen kann die Zeichnung durchsucht und die entsprechenden Planzeichen gewählt werden.
  • Auch wenn Layer aus oder gefroren - Planzeichen, die sich auf einem deaktivierten Layer befinden, können optional in die Auswahl mit einfließen oder entsprechend ignoriert werden.
  • Mit Auswahl umkehren kann die aktuell vorgenommene Auswahl umgekehrt werden, sprich alle bereits gewählten Planzeichen werden nicht in den Auswahlsatz mit einfließen und nur die zuvor nicht gewählten Planzeichen bilden den neuen Auswahlsatz.
