Befehl: EAWS_RPNS_HIDESEGMENTS

Aus gestalterischer Sicht kann es hin und wieder nötig erscheinen, einzelne Linienabschnitte auszublenden. Gerade für die Weiterbearbeitung von Plänen in einem GI-System ist es überaus wichtig, dass die Unterteilung in die einzelnen Objekttypen (Fläche, Linie, Punkt) gewahrt bleibt. Eine Fläche ist auch weiterhin als Fläche definiert, selbst wenn einzelne Linienabschnitte über Linienabschnitte ausblenden unterdrückt werden. Viele Planzeichen, die mittels einer PZV-Linie bzw. einem PZV-Linienmuster grafisch dargestellt werden, sind als Objekttyp „Fläche“ definiert. Nur auf diese Planzeichen kann der Befehl angewendet werden. Planzeichen, die mit dem Objekttyp „Linie“ gekennzeichnet sind, können nicht mit diesem Befehl editiert werden.


Anwendung:
  • Rufen Sie den Befehl Linienabschnitt ausblenden auf.
  • Wählen Sie nun durch Picken in der Zeichnung ein Planzeichen vom Objekttyp Fläche.

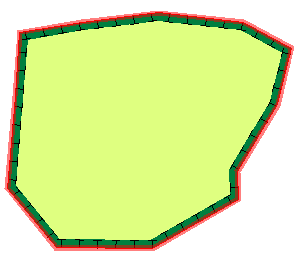

  • Die Umgrenzungslinie des zu editierenden Objekts wird rot hervorgehoben.

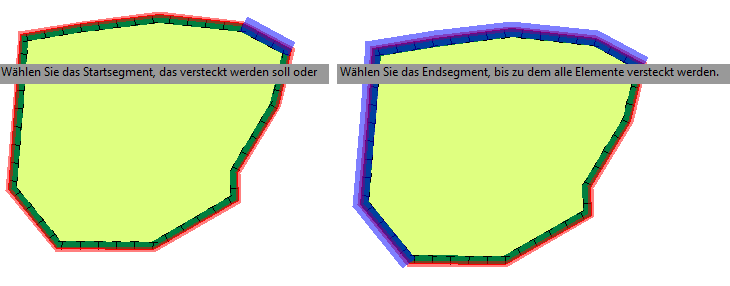

  • Über die Wahl des Start- und Endsegmentes der Linie wird der auszublendende Bereich festgelegt. Der Richtungssinn der Segmentwahl spielt hierbei keine Rolle.

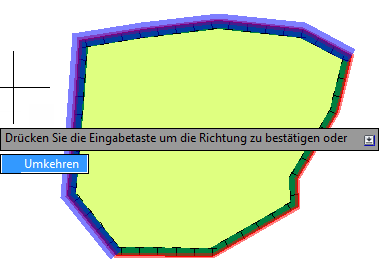

  • Die lila Linie zeigt den Linienabschnitt an, der ausgeblendet wird, optional kann der Richtungssinn umgekehrt werden. Dies erfolgt durch Anklicken der Befehlsaufforderung Umkehren am Cursor.

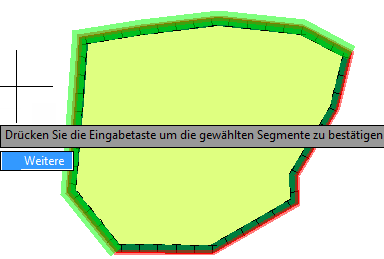

  • Beim abschließenden Bestätigen der Richtung wird der auszublendende Linienabschnitt nochmals grün markiert.
  • Über die Befehlsaufforderung Weitere können weitere Liniensegmente des gewählten Planzeichens ausgeblendet werden. Mit der Eingabetaste werden die Segmente bestätigt und der Befehl beendet.



Hier ist das Ergebnis der Randsignatur mit den ausgeblendeten Liniensegmenten.

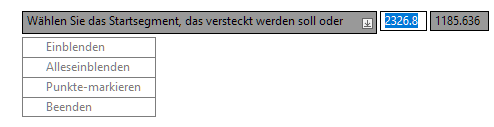

  • Um einen ausgeblendeten Linienabschnitt wieder einzublenden, wird erneut der Befehl aufgerufen. Zunächst muss das Planzeichen gewählt werden und im Anschluss können über die Befehlsaufforderung Alleseinblenden alle ausgeblendeten Linienabschnitte wieder eingeblendet werden. Sollen nur bestimmte Linienabschnitte wieder eingeblendet werden, müssen diese über den Befehl Einblenden einzeln gewählt werden. Mit Beenden werden die Linienabschnitte  in der Zeichnung wieder sichtbar.

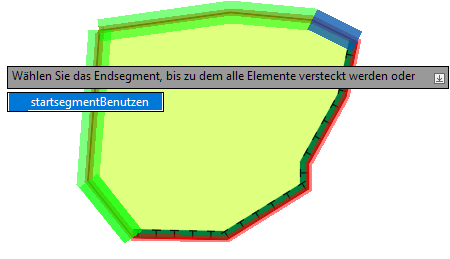

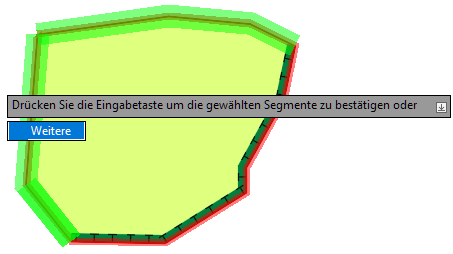

Ist der Befehl Einblenden aktiv, muss im nächsten Schritt das Startsegment sowie das Endsegment gewählt werden. Das Startsegment kann über den Unterbefehl startsegmentBenutzen gleichzeitig auch als Endsegment benutzt werden. Dies kann dann verwendet werden, wenn nur ein einzelnes Segment wieder eingeblendet werden soll oder aber wenn die einzublendenden Segmente nicht miteinander verbunden sind. Sollen weitere Segmente, die nicht mit dem ersten Segment verbunden sind, wieder eingeblendet werden, muss der Unterbefehl weitere aktiviert werden.



Zu beachten:

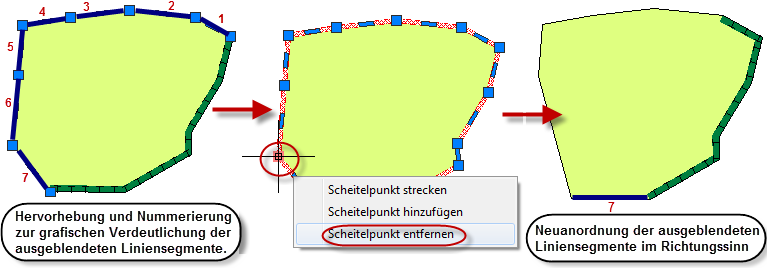

Beim Ausblenden von Liniensegmenten werden diese durchgezählt. Das hat zur Folge, dass beim Löschen oder Hinzufügen von Stützpunkten im Editiermodus die Anzahl der in den Daten gespeicherten Liniensegmente nicht verändert wird. Wenn jetzt also ein Liniensegment gelöscht wird, möchte die Funktion weiterhin die vorherige Anzahl an Segmenten ohne Grafik ausblenden. Dadurch kommt es beim Wechsel in den grafischen Standardmodus zu einer anderen Reihenfolge der ausgeblendeten Segmente.



Anmerkung: Planzeichen, bei denen Liniensegmente ausgeblendet wurden, sind nicht mehr reaktorfähig. Das bedeutet, dass trotz eingeschaltetem Planzeichenreaktor keine Angleichung der zur Linie zugehörigen Objekte erfolgt und Änderungen nur temporär sind, da sie durch ein Neuzeichnen des Planzeichens wieder rückgängig gemacht werden. Deshalb müssen diese Planzeichen grundsätzlich im Editiermodus bearbeitet werden!


Geht es nur um ein Verschieben, kann ein Planzeichen mit ausgeblendeten Linienabschnitten alternativ und ohne Nachteile über das Planzeichen schieben (PlanZV → Gruppe Werkzeuge → Schieben) bewegt werden.
