Fehlerklassen

	Ohne benachbarte Kante oder Kantengleichheit
	Die aneinander grenzenden Kanten von zwei PZ-Flächen sollten gemeinsame Stützpunkte aufweisen. Ist das nicht der Fall, so haben einzelne Kanten keine benachbarte Kante oder keine Kantengleichheit. Beispiel:
	Ohne benachbarte Kante, automatische Korrektur möglich

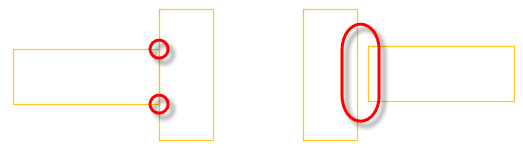

	Es fehlen wie bei der vorherigen Fehlerklasse gemeinsame Stützpunkte auf den benachbarten Kanten. Wenn die Kanten beider PZ-Flächen unmittelbar übereinander liegen, also auf einer Geraden, so kann in der Regel eine automatische Fehlerkorrektur erfolgen: Korrektur möglich: Korrektur nicht möglich: Die automatische Korrektur ist unmöglich, wenn die Kanten einen räumlichen Abstand aufweisen.

Mit benachbarter Kante, aber falschem Richtungssinn

Zwei benachbarte Kanten haben immer einen gegenläufigen Richtungssinn. Ausnahmen von der Regel bilden Kanten, die auf der Kante einer Inselgeometrie liegen. WS LANDCAD definiert je nach Fall (Außenkante, Innenkante einer Insel oder Kante einer Plangrenze) stets einen korrekten Richtungssinn der PZ-Flächen. Fehler können nur entstehen, wenn der Richtungssinn einer geschlossenen Polylinie mit AutoCAD- oder BricsCAD-Mitteln geändert wird, ohne dass WS LANDCAD aktiv ist und diese unsachgemäße Manipulation verhindern könnte:

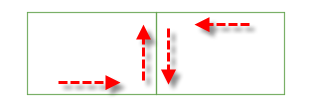

Trotz gleichem Richtungssinn beider Polylinien haben die benachbarten Kanten einen gegensätzlichen Verlauf. Die Abbildung zeigt ein fehlerfreies Beispiel.

	Mit mehreren benachbarten Kanten
	Im Sinne der Flächenschlussregel dürfen nur zwei benachbarte Kanten von Flächenschlussobjekten vorkommen. In dem Beispiel liegen mittig drei Kanten übereinander, somit liegt ein Fehler vor. Die Kanten weiterer Planzeichenflächen müssten zu einem Überlagerungsobjekt gehören.
	Benachbarte Kanten mit unterschiedlichem Objekttyp
	Die Kanten einer Polylinie können entweder linear oder als Kurve ausgebildet sein. Für benachbarte Kanten gilt jedoch, dass eine Linie auf einer benachbarten Linie sowie eine Kurve auf einer Kurve zu liegen kommen muss. Wenn ein lineares Segment auf ein Kurvensegment trifft, ist dies ein Fehler.

Benachbarte Kanten mit unterschiedlicher Bogenkrümmung

Wenn zwei Kurvensegmente übereinander liegen, so müssen sie im Sinne der Flächenschlussregel eine identische Bogenkrümmung aufweisen.

In dem Beispiel haben die Kurvensegmente zwar identische Start- und Endpunkte, doch wegen differierender Radien ist der Bogenmittelpunkt ein anderer. Das ist ein geometrischer Fehler.

Kante/Punktobjekt (teilweise) außerhalb der Begrenzung

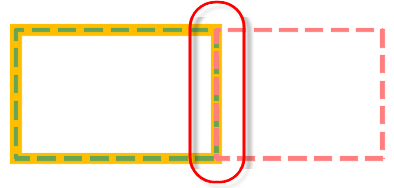

Im Sinne der XPlanung sollten alle Planzeichen innerhalb des Geltungsbereiches liegen. Um kenntlich zu machen, wenn ein Planzeichen ganz oder zum Teil außerhalb der gewählten Umgrenzung liegt, zeigt die Begrenzungsprüfung die überhängenden Stellen hier an.

Die Markierung erfolgt für das ganze betroffene Liniensegment des überstehenden Planzeichens und nicht nur für den Teil, der außerhalb der Begrenzung liegt. Korrigiert werden muss jedoch nur der Überhang!

Planzeichen reicht in Begrenzungsinsel

Besitzt die gewählte Begrenzung eine Insel, die bei den innen liegenden Planzeichen nicht beachtet wurde, meldet WS LANDCAD dies als Fehler in der Begrenzungsprüfung.

In dem Beispiel ragt die Fläche der Randsignatur mit den Dreiecken als Ganzes in die Geltungsbereichsinsel. Das ist ein Fehler, denn die Randsignatur muss auch an der inneren Insel ausgespart werden.
