Kanten von PZ-Flächen ohne Adjazenz, d. h. ohne benachbarte Kante einer anderen PZ-Fläche, werden mit einer breiten Polylinie markiert. Die Farben der Polylinien entsprechen den Farben, die in der Spalte Fehlerklasse des Ergebnis-Dialoges angezeigt werden. Die Farben wiederum hängen von den Layern ab, die man über die Optionen im PlanZV-Setup (Bauleitplanung → Gruppe PlanZV → Setup → Register Geometrie) einstellen kann. An Stützpunkten, bei der die Flächenschlussprüfung konkret feststellen konnte, dass auf einer Planzeichenumgrenzung ein Stützpunkt fehlt, legt WS LANDCAD einen Block in der Zeichnung ab. Der Layer dieses Blockes ist durch die Option „Ohne benachbarte Kante oder Kantengleichheit, korrigierbar“ im PlanZV-Setup gesteuert.


Anmerkung: Die Breite der Kantenmarkierungen ist von den Einstellungen der Linienbreiten im PlanZV-Setup → Register Geometrie abhängig.


Die in der Zeichnung erfolgten Kantenmarkierungen dienen dem gezielten Auffinden von Fehlern. Die müssen manuell korrigiert werden, können z. T. aber auch über die Funktion Auswahl automatisch korrigieren behoben werden. Der Ablauf der automatischen Korrektur ist folgender:

  • Wenn im Ergebnis-Dialog Fehler in der Zeile Ohne benachbarte Kante, automatische Korrektur möglich aufgeführt werden, müssen diese in der Spalte Selektiert per Häkchen ausgewählt werden.
  • Anschließend ist der Befehl Auswahl automatisch korrigieren in der Werkzeugleiste des Ergebnis-Dialoges auszuführen.
  • Ein Hinweis-Dialog zeigt abschließend, wie viele Punkte hinzugefügt wurden.


Da die Fehler-Markierungen sehr zahlreich sein können, kann man im Ergebnis-Dialog der Flächenschlussprüfung ein vollständiges Entfernen der Markierungen starten (Extras → Fehlermarkierungen entfernen). Nach dem Start der Funktion Fehler-Markierungen entfernen sind alle Markierungen aus der Zeichnung gelöscht.

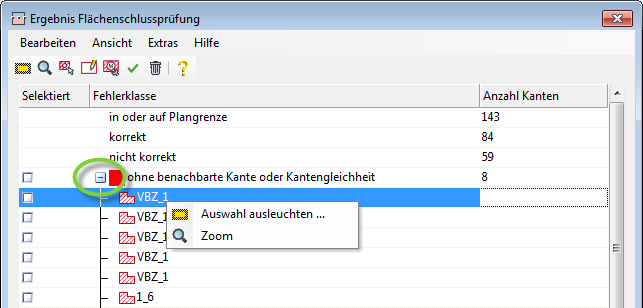

Neben den Fehlermarkierungen in der Zeichnung führt der Ergebnis-Dialog auch eine Liste der fehlerhaften Kanten:



Die identifizierten Kanten sind unter der jeweiligen Fehlerklasse aufgeführt und können eingesehen werden, wenn man das Pluszeichen (+) aufklappt. Die aufgeführten Nummern entsprechen dem benutzerspezifischen Namen, wie man ihn im Sachdaten-Dialog eingegeben hatte. Im oben stehenden Beispiel ist der benutzerspez. Name fünfmal gelistet. Das bedeutet, fünf Kanten der PZ-Fläche sind fehlerhaft. Wenn man über einer der Zeilen in der Liste die rechte Maustaste betätigt, kann man die ausgewählte Kante ausleuchten (Auswahl ausleuchten) bzw. sich auf das betreffende Objekt in der Zeichnung zoomen lassen (Zoom).
