Der Planhub-Export von WS LANDCAD generiert u. a. eine EPS-Datei. Diese beinhaltet die Planzeichen und sonstigen Zeichnungselemente in der maximalen Ausdehnung aller Planzeichen. Dieser stets rechteckige Plotbereich beinhaltet auch Zeichnungselemente außerhalb des Geltungsbereiches. Das Geoportal Planhub errechnet aus der EPS-Datei ein PNG-Datei und stellt dieses dar. Damit diese Anzeige nur außerhalb des Geltungsbereiches erfolgt, schneidet Planhub am Geltungsbereich zu. Dies funktioniert wiederum nur, wenn die Geltungsbereiche in den Planhub-Export eingehen.

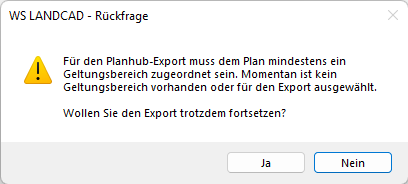

Der Planhub-Export überprüft daher, ob in einer Zeichnung überhaupt ein Planzeichen vom Typ Geltungsbereich existiert. Wenn das nicht der Fall ist, erscheint eine Rückfrage.



Beantworten Sie die Frage mit Ja, haben Sie die Möglichkeit den Planhub-Export ohne Geltungsbereich fortzusetzen. In der Konsequenz erhalten Sie in Planhub jedoch keinen sinnvollen Zuschnitt der Anzeige. Ein Nein gleicht einem Abbruch.

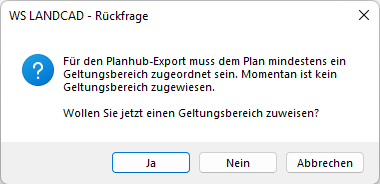

Wenn nun in der Planzeichnung ein Planzeichen vom Typ Geltungsbereich vorliegt, kann es trotzdem zu Schwierigkeiten kommen, und zwar dann, wenn der oder die Geltungsbereiche des Verfahrens nicht dem Plan-Objekt im Projektbrowser zugewiesen wurden. Für sinnvolle Auswertungen in Planhub sollte das jedoch stets der Fall sein. Eine fehlende Zuordnung des Geltungsbereiches zum Plan führt beim Exportieren zu folgendem Hinweis:



Mit Nein schreitet der Export ohne Geltungsbereich voran. Abbrechen beendet den Export und mit Ja können Sie den Geltungsbereich auswählen. Die folgende Auswahl und die Zuweisung eines Geltungsbereiches zum Plan-Objekt gleicht der Beschreibung beim XPlanExport, siehe daher die Ausführungen zum Kapitel Geltungsbereich
