Befehl: EAWS_RPNS_PLANHUBEXPORT

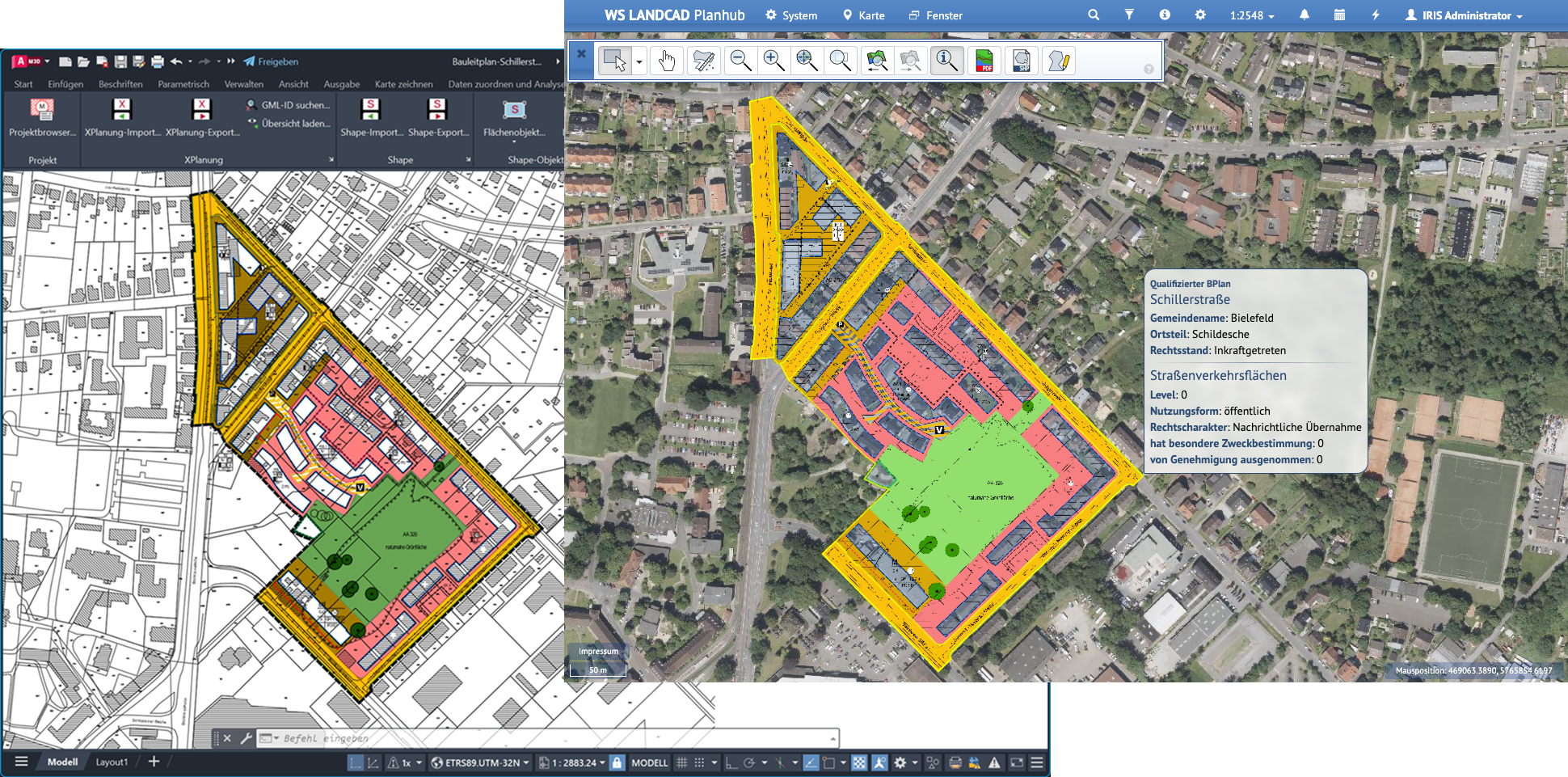

Planhub ist eine WebGIS-Lösung der Firma Widemann Systeme Technologie GmbH, die Ihnen das Finden und Präsentieren von Karten- und Sachdateninformationen schnell und sicher ermöglicht. Der Befehl Planhub-Export im Modul GeoXchange generiert dabei Ausgabeformate, um die Plangrafik und Sachdaten eines WS LANDCAD-Bauleitplans an WS LANDCAD Planhub zu übergeben.




Der Planhub-Export erzeugt eine GeoJSON-Datei. In der sind die Geometrien der Planzeichen und deren Sachdaten enthalten. Zusätzlich erzeugt WS LANDCAD eine Postscript-Datei (EPS), die Planhub zur Visualisierung des Planes verwendet. Planhub greift immer unmittelbar und zur Laufzeit auf diese EPS-Datei zu. Zusätzlich entsteht eine SVG-Datei, die im Upload-Prozess in Planhub als Vorschau genutzt werden. Außerhalb dieses Vorschauprozesses ist die SVG-Datei nicht notwendig.


Zum Plotten der EPS-Datei nutzt WS LANDCAD im Hintergrund die Funktion Geoplot aus dem Modul GeoXchange. Als Blattgröße wird in der Regel ein A0-Blatt mit automatischer Zeichnungsausrichtung gewählt. Die Ausdehnung des automatisch erzeugten Plotfensters (maximale Boundary) umfasst immer alle Planzeichen und die darin befindlichen Vektoren einer CAD-Zeichnung. Rasterbilder und PDF-Unterlagen werden automatisch deaktiviert. Bitte achten Sie darauf, dass Sie Elemente (z. B. Hilfslinien) die später in der Planauskunft unsichtbar sein sollen, über entsprechende Layerfunktionalitäten frieren oder ausstellen. Außerdem muss zur Unterbindung überdimensionaler Plotfenster und somit extrem niedrig aufgelöster Ansichten verhindert werden, dass Planzeichen weit außerhalb der Geltungsbereiche liegen. WS LANDCAD ermittelt für die Generierung der EPS-Datei deswegen, ob die Kantenlänge der Boundary größer als 20 km (20000 ZE) ist und würde im Falle einer Überschreitung eine Warnmeldung ausgeben.


CAD-Elemente ohne Daten des Modules Bauleitplanung werden außerhalb des Geltungsbereiches abgeschnitten.


Hinweis: Aufgrund der Einführung komplexer Attribute ab der Version 2024 erwartet Planhub für eine Vielzahl an Sachdatenfeldern deren Integration in einem Datenkomplex.

Höhenbezugspunkte (TH, FH, OK etc.) werden im Komplex Angaben zu Höhenbezugspunkten erwartet, Dachneigungen und -formen unter Angaben zur Dachgestaltung, Zweckbestimmungen in der Regel unter Zweckbestimmungsangaben, Sondernutzungen als Unterattribut der Sondernutzungsangaben sowie Maßnahmen für Flächen für Natur und Landschaft im Komplex Maßnahmenangaben. Letztlich sind es die Strukturen, die WS LANDCAD auch an einen XPlan 6.0-Export stellt. Für Pläne, die mit Blick auf XPlanGML 5.4 und älter erstellt worden sind, bietet sich auch für den Planhub-Export eine Konvertierung auf XPlan 6.0 an (siehe dazu das Kapitel Konvertieren im Modul Bauleitplanung).

Bitte beachten Sie diesen Hinweis, weil anderweitig die Informationen verschiedener Bauleitpläne in Planhub heterogen abgefragt werden müssen.
