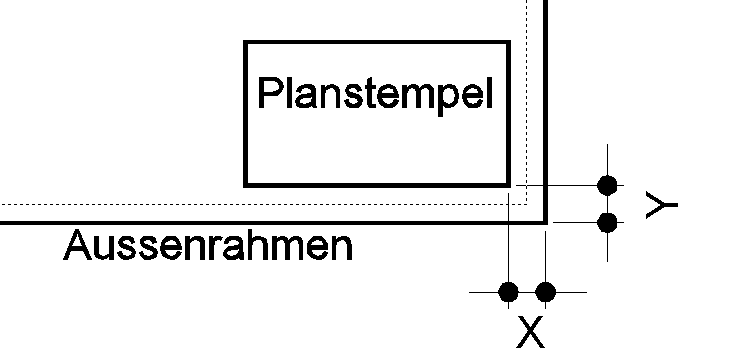

Der Planstempel (Schriftfeld) lässt sich bei Bedarf automatisch einfügen. Hierbei ist der Abstand der rechten unteren Ecke des Planstempels von der rechten unteren Ecke des Außenrahmens anzugeben. Der Planstempel muss als Zeichnung vorliegen und wird mit Hilfe des Detailmanagers ausgewählt, welcher geöffnet wird, sobald die gepunktete Schaltfläche [...] in der Zeile Planstempel angeklickt wird.

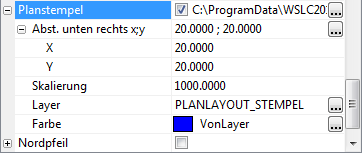

Eine wichtige Kenngröße ist die Skalierung, welche u. a. davon abhängig ist, wie der Planstempel gezeichnet wurde. Die in der WS LANDCAD-Symbolbibliothek vorhandenen beispielhaften Planstempel sind alle 1:1 in Metern gezeichnet. Ein 15 cm breiter Stempel ist daher 0,15 Einheiten breit. Da alle Angaben im Planrahmen-Dialog wirkliche Größen in mm auf dem Plot sind, ist hier also 1000 der richtige Skalierungswert.

Der Layer des Planstempels wird mit Hilfe der zentralen Layersteuerung festgelegt. Sobald Sie in das Layerfeld klicken, erscheint eine gepunktete Schaltfläche [...], welche die zentrale Layersteuerung öffnet, mit deren Hilfe Sie einen Vorgabelayer spezifizieren können. Auf die gleiche Art lässt sich die Farbe spezifizieren, falls diese nicht den empfohlenen Standardwert VonLayer besitzt.


Anmerkung: Die Voransicht des Planstempels im Planrahmendialog ist schematisch, berücksichtigt aber alle Abmessungen und Werte.
