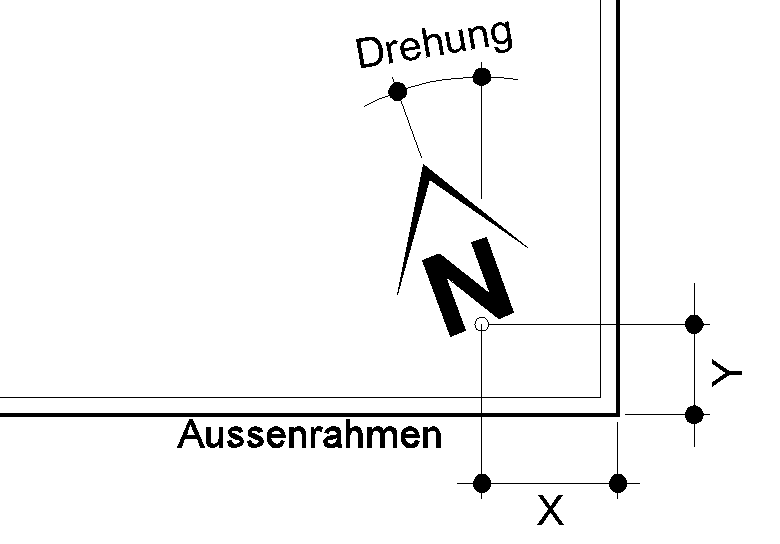

Ein Nordpfeil lässt sich ebenfalls bei Bedarf automatisch einfügen. Hierbei ist der Abstand des Block-Einfügepunktes von der rechten unteren Ecke des Außenrahmens anzugeben. Der Nordpfeil muss als Zeichnung vorliegen und wird mit Hilfe des Detailmanagers ausgewählt, welcher geöffnet wird, sobald die gepunktete Schaltfläche [...] in der Zeile Planstempel angeklickt wird.

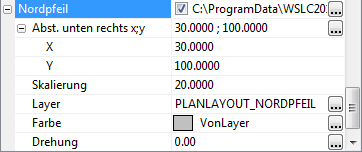

Eine wichtige Kenngröße ist die Skalierung, welche u. a. davon abhängig ist, wie der Nordpfeil gezeichnet wurde. Die in der WS LANDCAD-Symbolbibliothek vorhandenen beispielhaften Nordpfeile sind alle ca. eine Zeicheneinheit in Metern hoch gezeichnet. Da alle Angaben im Planrahmen-Dialog wirkliche Größen in mm auf dem Plot sind, ist hier die tatsächliche Plothöhe als Skalierung (z. B. 50) anzugeben.

Falls der Plan nicht genordet ist, muss zusätzlich die Drehung des Nordpfeils angegeben werden. Sie können dies entweder durch direkte Werteeingabe oder aber durch Zeigen in der Zeichnung definieren.

Sobald Sie in das Drehungsfeld klicken, erscheint eine gepunktete Schaltfläche [...], welche den Planrahmen temporär einfügt, wobei der Nordpfeil in seiner angegebenen Position am Cursor hängt und sich drehen lässt.

Der Layer des Nordpfeils wird mit Hilfe der zentralen Layersteuerung festgelegt. Sobald Sie in das Layerfeld klicken, erscheint eine gepunktete Schaltfläche [...], welche die zentrale Layersteuerung öffnet, mit deren Hilfe Sie einen Vorgabelayer spezifizieren können. Auf die gleiche Art lässt sich die Farbe spezifizieren, falls diese nicht den empfohlenen Standardwert VonLayer besitzt.


Anmerkung: Die Voransicht des Nordpfeils im Planrahmendialog ist schematisch, berücksichtigt aber alle Abmessungen und Werte inklusive der Drehung.
