Befehl: EAWS_PLANBORDER

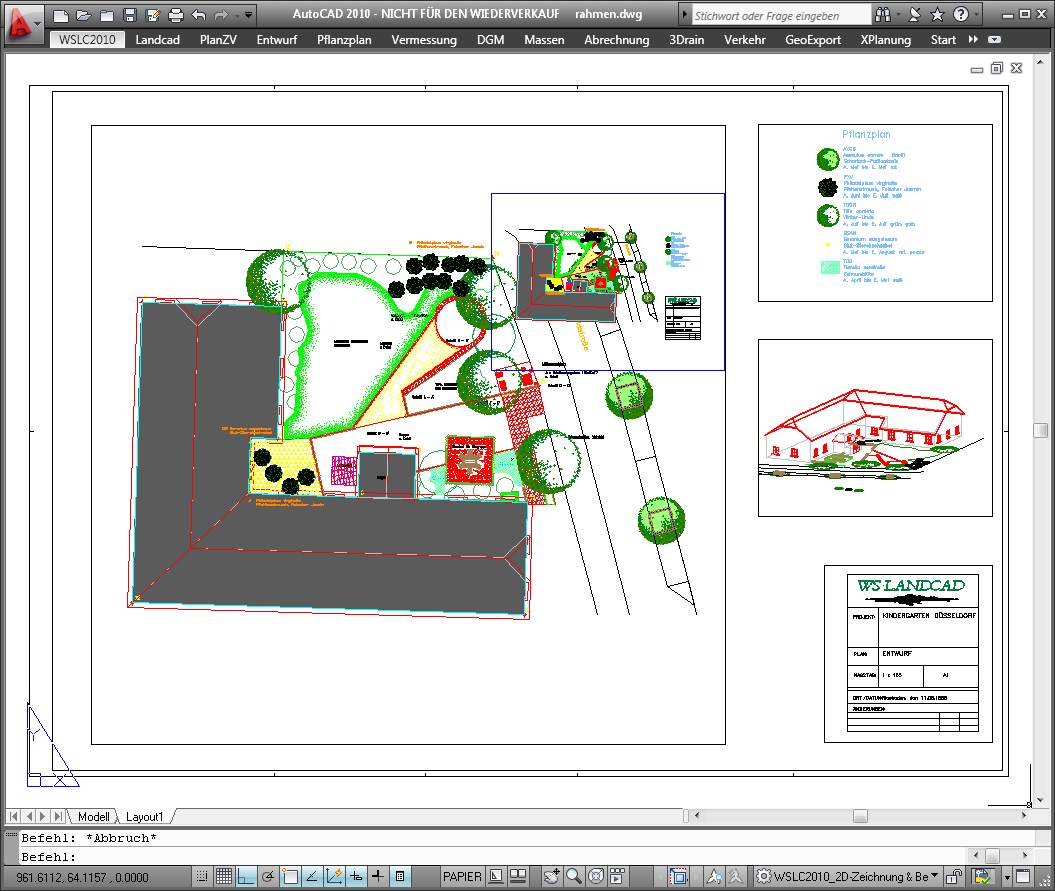

Das Planrahmen-Programm ist ein universelles Werkzeug, welches in zwei Dialogbereichen komfortable Funktionen zur Erstellung DIN-gerechter Planrahmen und Kartenausschnitte beinhaltet. Es ist zudem ein wertvolles Layout-Werkzeug, welches bei Bedarf Schriftfeld und Maßstabsbalken einfügt sowie Faltmarken automatisch berechnet und generiert. Das Programm arbeitet sowohl im Modell- als auch im Papierbereich und passt sich automatisch der jeweiligen Umgebung an. Im Papierbereich erlaubt das Programm außerdem, Ansichtsfenster zu platzieren und deren Plotmaßstab und andere Eigenschaften frei zu bestimmen.

Kennzeichnend für beide Programmteile ist die parametrische Funktionsweise, d. h. dass alle Inhalte aus den jeweiligen Werten generiert werden und daher nicht starr sind, wie etwa bei einer Zeichnungsvorlage. Alle Einstellungen lassen sich, vergleichbar mit den Textwerkzeugen, unter einem Namen zusammenfassen und in einer Datei speichern.

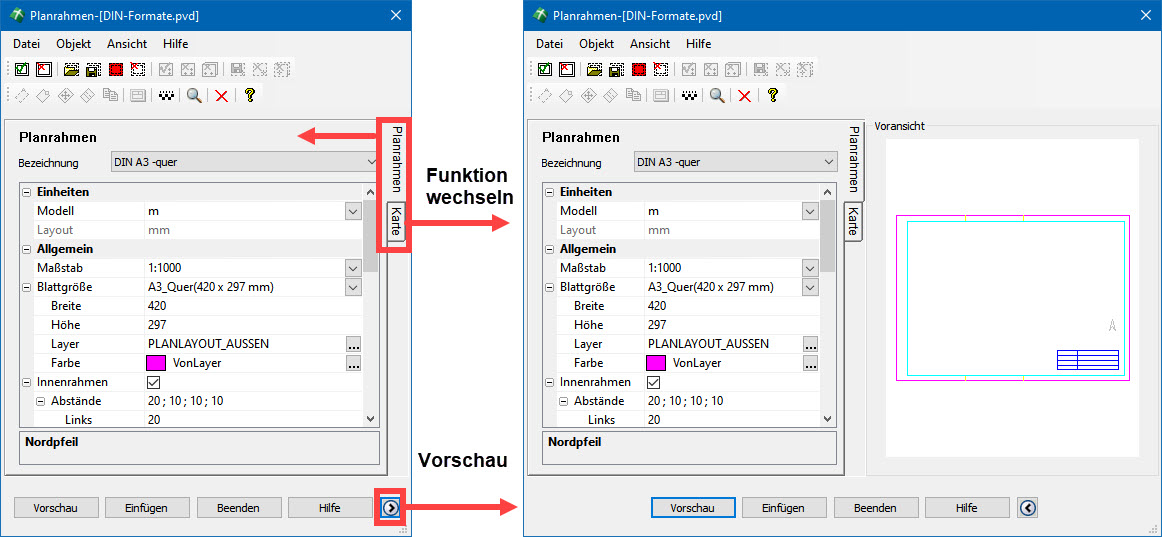

Durch Betätigung der senkrecht angeordneten Registerschalter kann das Programm jeweils in den Funktionsmodus Planrahmen oder Karte geschaltet werden. Der Dialogbereich kann aufgeklappt werden und beinhaltet eine schematische Echtzeitvorschau über die wichtigsten Parameter des Planrahmens.

Alle Werte werden jeweils im linken Dialogbereich eingestellt, wobei dieser in einzelne funktionelle Abschnitte unterteilt ist, die sich auf- und zuklappen lassen.
