Die Prismenberechnung lässt sich optional auch mit Hilfe von Volumenkörpern darstellen. Die Auf- und Abtragsbereiche werden dadurch besonders anschaulich dargestellt. Volumenkörper (3DSolids) sind die Voraussetzung für den Export in eine IFC-Datei, um diese in ein BIM (Building Information Modeling) zu integrieren. Hierzu ist es notwendig, dass das verwendete CAD-System über eine entsprechende Exportfunktion verfügt. Bei Verwendung von BricsCAD muss hierfür das Modul BIM vorhanden sein, welches über eine offene BIM-Schnittstelle verfügt.




Die Generierung von Volumenkörpern lässt sich am unteren Ende der Dialogbox aktivieren. Hierbei stehen verschiedene Optionen zur Erstellung der Auf- und Abtragsbereiche zur Verfügung.

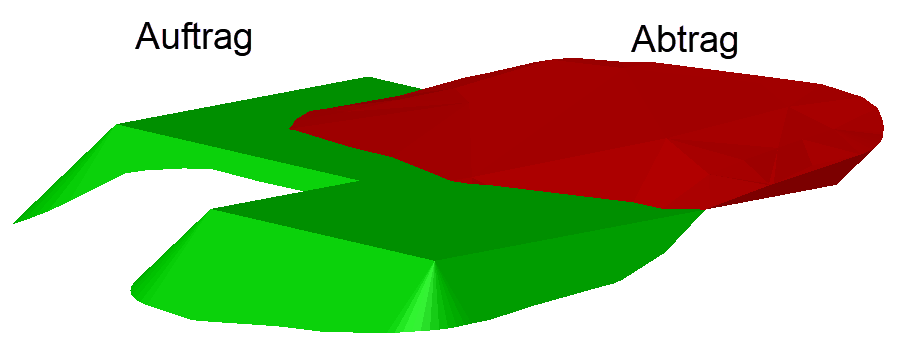

  • vereinigt - Verfügt die Prismenberechnung über mehrere, räumlich getrennte Auf- bzw. Abtragsbereiche, werden diese zu jeweils einem Solid vereint. Es gibt demnach immer nur einen Volumenkörper, welcher den gesamten Auftrag beinhaltet und einen Volumenkörper, welcher den gesamten Abtrag beinhaltet.


  • separat - Verfügt die Prismenberechnung über mehrere, räumlich getrennte Auf- bzw. Abtragsbereiche, werden aus diesen separate Solids erstellt. Dadurch lässt sich über die Objekteigenschaften die Masse jedes einzelnen Bereichs abfragen. Es gibt demnach u. U. mehrere Volumenkörper für den Auftrag und u. U. mehrere Volumenkörper für den Abtrag.


  • Einzelprismen - Es werden generell lediglich Einzelprismen gebildet, welche nicht weiter vereinigt werden. Dies ist auch unabhängig davon, ob mehrere Auf- bzw. Abtragsbereiche existieren. Im Bedarfsfall kann dann z. B. ein Bereich aus mehreren Prismen gewählt werden, um die Masse über die Objekteigenschaften abzufragen. Es ist jedoch unbedingt darauf zu achten, dass nur Prismen entweder aus dem Auftrag oder dem Abtrag gewählt werden, da es keine negativen Massen gibt und das CAD-System die Prismen unabhängig von ihrer Bedeutung addiert.


Verdeutlichung von Einzelprismen

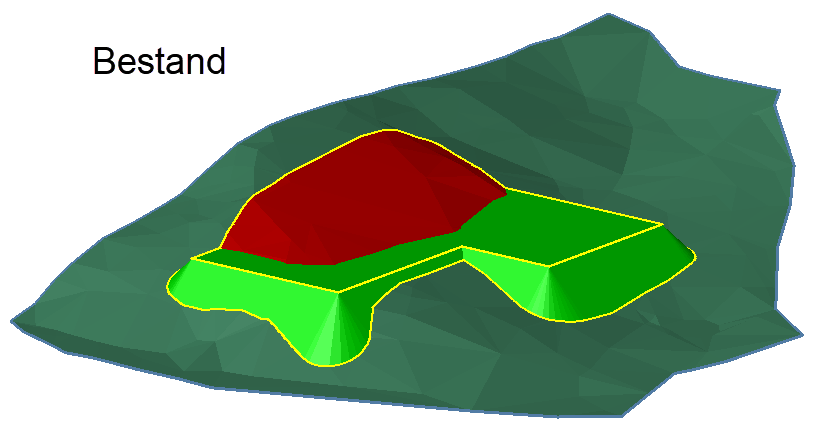

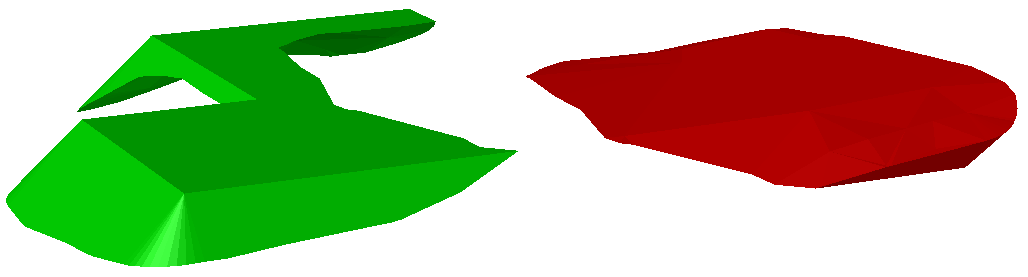

Auftrag und Abtrag sind generell separate Volumenkörper und können daher auch als separate BIM-Objekte exportiert werden.



Anmerkung: Es ist u. U. in Ausnahmefällen nicht möglich, die jeweiligen Einzelprismen gemäß den Einstellungen zu vereinigen, da dann die Boolschen Operationen im verwendeten CAD-Basissystem scheitern. Das Programm versucht jedoch stets so wenig Ergebnis-Volumenkörper wie möglich zu produzieren. Sollte eine Vereinigung scheitern, erscheint eine entsprechende Meldung.
