Das DGM ermöglicht die Erstellung einer prüfbaren Mengenberechnung aufgrund des in der REB-Verfahrensbeschreibung 22.013 Massen und Oberflächen aus Prismen festgelegten Verfahrens.


Bodenhorizont (Geländeoberfläche)

Das Verfahren berechnet für jeden Bodenhorizont (entspricht einer DGM-Fläche) die Rauminhalte der Einzelprismen, die sich durch die Punkt-Koordinaten (xyz) und einen festen Bezugshorizont ergeben, sowie die Deckflächen der Prismen in einzelnen Positionen und bildet deren Summen.

Die resultierenden Mengen ergeben sich dann als Differenz der jeweiligen Horizonte, wobei geprüft wird, ob die Projektionsflächen dieser Horizonte gleich groß sind.

Für jeden Horizont lässt sich eine Höhendifferenz ∆ Z angeben, um z. B. den Oberbodenauftrag zu berücksichtigen.

Für alle Bodenhorizonte gilt der gleiche Bezugshorizont.

Bezugshorizont, z. B. +200,00 u. NN.


Das Berechnungsverfahren verwendet Kontrollwerte, welche die Eingabedaten auf Plausibilität prüfen. Das DGM erstellt diese Kontrollwerte automatisch aus den Daten der verwendeten DGM-Oberflächen, jedoch lassen sich diese im Hauptdialog ändern.


Folgende Kontrollwerte kommen im REB-Verfahren zur Anwendung:


Wert

Bezeichnung

Erklärung

KWYX

Größte Koordinatendifferenz

Wahrscheinlich größte Koordinatendifferenz (∆ Y, ∆ X) der Punkte in einem Dreieck.

KWZ

Größte Höhendifferenz

Wahrscheinlich größte Höhendifferenz (∆ Z) der Punkte in einem Dreieck.

KOBH

Konstanter Bezugshorizont

Ist so zu wählen, dass er mit Sicherheit unter dem am tiefsten gelegenen Dreieckspunkt aller Bodenhorizonte liegt. Bei fehlender Eintragung wird der Wert Null (0) verwendet.


Das REB-Verfahren verwendet folgende Datenarten als Grundlage der Berechnung:


Datenart

Bezeichnung

Erklärung

DA 45

Koordinatenverzeichnis

Enthält die Punkte mit ihren Punktnummern und den Koordinaten (X, Y, Z).

DA 57

Kontrollwerte, Konstanten

Enthält die Kontrollwerte KWYX, KWZ und KOBH.

DA 58

Dreiecksmaschen der Bodenhorizonte

Enthält die Punktnummern der Dreiecke, geordnet nach Bodenhorizonten, welche mit einer numerischen Kennzahl (KZ) versehen werden.

DA 59

Positionsangaben

Enthält die Positionsnummern für jede zu berechnende Fläche oder Masse.


Die Ergebnisse der REB-Berechnung werden wie folgt dargestellt:


Name

Erklärung

Ergebnisse

Enthält die Ergebnisliste für die Horizontberechnung mit folgenden Werten:

Je Dreiecksprisma: KZ, lfd. Nr., Punkt 1 - n, mittlere Höhe, Grundfläche, Deckfläche und Volumen.

Je Horizont: Summe der Grundfläche, Deckflächen und Volumen.

Positionen

Enthält die Ergebnisliste der Positionsberechnung mit folgenden Werten:

Positionsnummer, KZ, ggf. ∆ Z oder Z für Horizonte oben und unten, ggf. Grundfläche oben und unten, Differenz der Grundflächen als Kontrolle und Oberfläche oder Masse.

Berechnungsprotokoll

Enthält die im Rahmen der Plausibilitätskontrolle festgestellten Überschreitungen von Kontrollwerten sowie sonstige Hinweise.


Der vom DGM geführte Nachweis enthält stets die in der REB aufgeführten Datenarten und Ergebnislisten, welche entweder untereinander in eine Textdatei oder in eine Excel-Tabelle geschrieben werden. Die in der Excel-Tabelle aufgeführten Datenarten und Ergebnislisten werden hierbei separat auf verschiedene Blätter verteilt.


Beispiel einer Ausgabe in eine Textdatei:

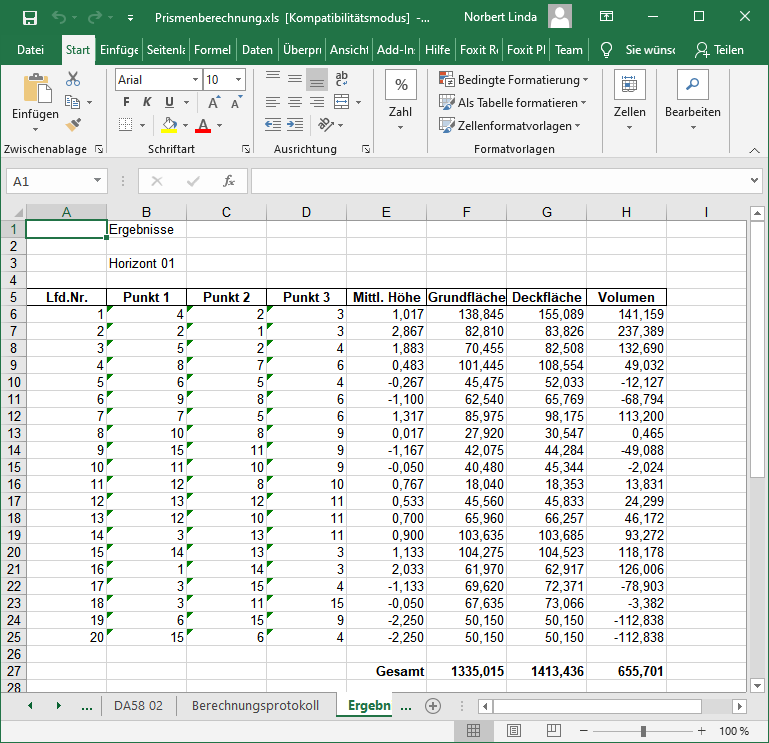

Beispiel einer Ausgabe in eine Excel-Tabelle (Blatt Ergebnisse):
