Der Auf- Abtragsplan wird dazu verwendet, das Ergebnis der Prismenberechnung im Grundriss darzustellen und hier insbesondere eine grafische Trennung der Auftrags- und Abtragsbereiche vorzunehmen. Zum Auf- Abtragsplan lässt sich optional eine Legende erstellen, welche das Berechnungsergebnis, wie im Ergebnisdialog dargestellt, und die zugeordnete Grafik dokumentiert.

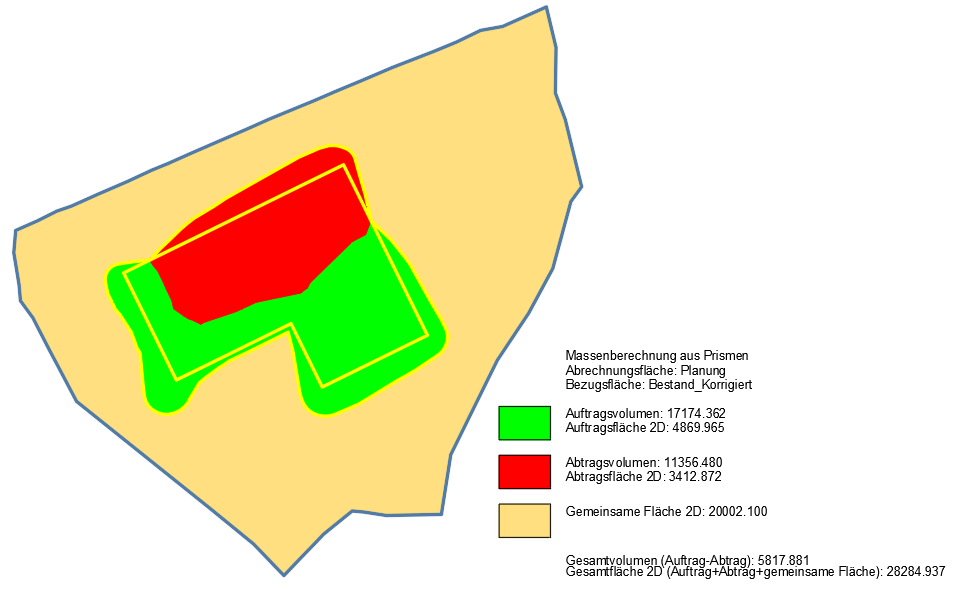

Die nachfolgende Grafik verdeutlicht die beispielhafte Darstellung eines Auf- und Abtragsplans mit flächengleichen Bereichen inklusive einer Legende.


Die Auftrags- und Abtragsflächen werden als 2D-Solids auf der aktuellen Erhebung erstellt und automatisch zu einem Block zusammengefasst. Alle diesbezüglichen Einstellungen werden durch einen Stil gesteuert, welcher im Hauptdialog ausgewählt wird. Im Standardstil werden der Auftrag durch eine grüne und der Abtrag durch eine rote Füllung dargestellt. Gemeinsame Flächen, also solche ohne Auf- und Abtrag, werden mit einer ockerfarbenen Füllung dargestellt.
