Eine in einen Volumenkörper konvertierte DGM-Oberfläche lässt sich zur Integration in ein BIM als IFC-Datei (*.ifc) exportieren. Hierzu ist es notwendig, dass das verwendete CAD-System über eine entsprechende Exportfunktion verfügt. Bei Verwendung von BricsCAD muss hierfür das Modul BIM vorhanden sein, welches über eine offene BIM-Schnittstelle verfügt.


So exportieren Sie einen mit dem Geländemodell erstellen Volumenkörper mit BricsCAD-BIM:


  1. Klassifizieren Sie den Volumenkörper als Gebäude Element oder verwenden Sie die automatische Klassifizierung (BIM → Klassifizieren → Gebäude Element oder Auto → Volumenmodell auswählen).


  1. Klicken Sie das Volumenmodell an, damit die Eigenschaften eingeblendet werden.


  1. Tragen Sie im Abschnitt BIM einen Namen und eine Beschreibung ein.



  1. Exportieren Sie das Volumenmodell und geben Sie als Dateityp IFC Datei an (Datei → Export → IFC Datei).

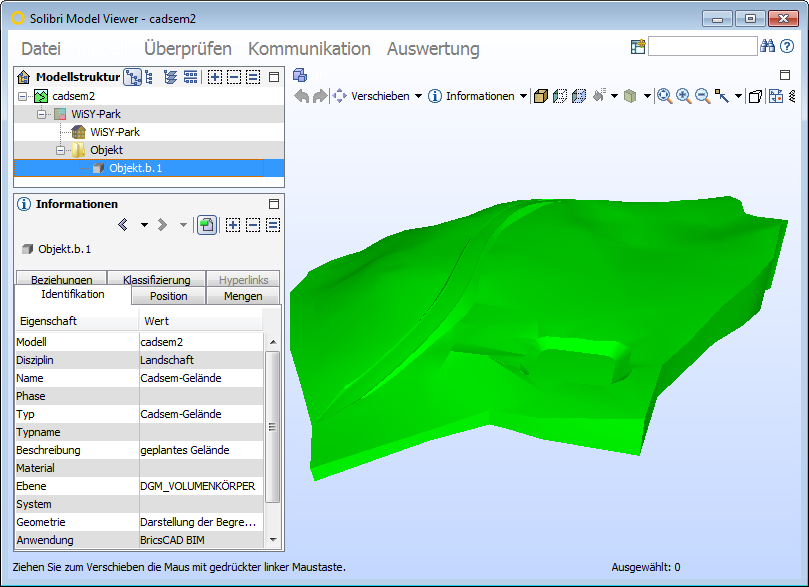

Darstellung in einem IFC-Viewer




Anmerkung: Der gesamte Komplex der Freiraumplanung ist im BIM derzeit noch nicht standardisiert, da für diesbezügliche Objekte noch keine allgemein verbindlichen Klassifizierungen existieren. Hier verwenden diverse Softwarehersteller individuelle Festlegungen, die jedoch nicht normiert sind. In der Praxis legt daher ein BIM-Koordinator fest, in welcher Art und Weise z. B. ein Geländemodell zu klassifizieren ist.

Die internationale Organisation buildingSMART (https://www.buildingsmart.de/) hat das Ziel, offene Standards (openBIM) für den Informationsaustausch und die Kommunikation auf der Basis von Building Information Modeling zu etablieren. Dazu hat buildingSMART ein Basisdatenmodell - die Industry Foundation Classes (IFC) für den modellbasierten Datenaustausch im Bauwesen entwickelt. Derzeit finden auf nationaler und internationaler Ebene Bemühungen statt, Disziplinen wie z. B. die Landschaftsarchitektur offiziell in die Klassifizierung der IFC zu integrieren. Die Widemann Systeme Technologie GmbH ist als Mitglied der buildingSMART aktiv an diesem Prozess beteiligt.
