Während im Koordinatenverzeichnis der Datenart DA45 lediglich Punktnummern mit ihren Koordinaten angegeben sind, können in den anderen von DGM verwertbaren Datenarten DA30, DA49 und DA58 eine oder mehrere Horizonte definiert sein. Unter Horizonten sind hierbei Bodenhorizonte zu verstehen, die aus verschiedenen Aufnahmen resultieren, verschiedene Bodenschichten bzw. die Zustände vor und nach einer Erdbaumaßnahme beschreiben und mittels einer numerischen Kennzahl (KZ) gekennzeichnet sind. Durch einen Horizont ist daher eine DGM-Oberfläche definiert.

Sind in einer oder mehreren REB-Dateien verschiedene Horizonte definiert, erscheint daher der Dialog Horizont auswählen, sobald der Importdialog mit OK bestätigt wird.

Bitte wählen Sie aus der Klappliste die Nummer des Horizontes, dessen Daten für die aktuelle Oberfläche eingelesen und verwendet werden soll.


Nachdem die DGM-Daten verarbeitet wurden, können Sie eine neue Oberfläche anlegen und in diese den nächsten Horizont einlesen. Zweckmäßigerweise steht Ihnen die Möglichkeit offen, die DGM-Flächen entsprechend umzubenennen.


Auswahl im Projektbrowser

Draufsicht im CAD

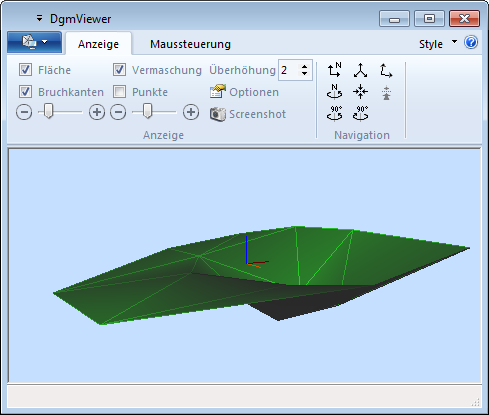

Ansicht im DGM-Viewer


Hinweis: Vorhandene Zuweisungen zu Horizonten bewirken, dass nur solche Punkte eingelesen und verarbeitet werden, die eindeutig den Horizonten zugeordnet werden können.
