Befehl: EAWS_RPNS_MERGE

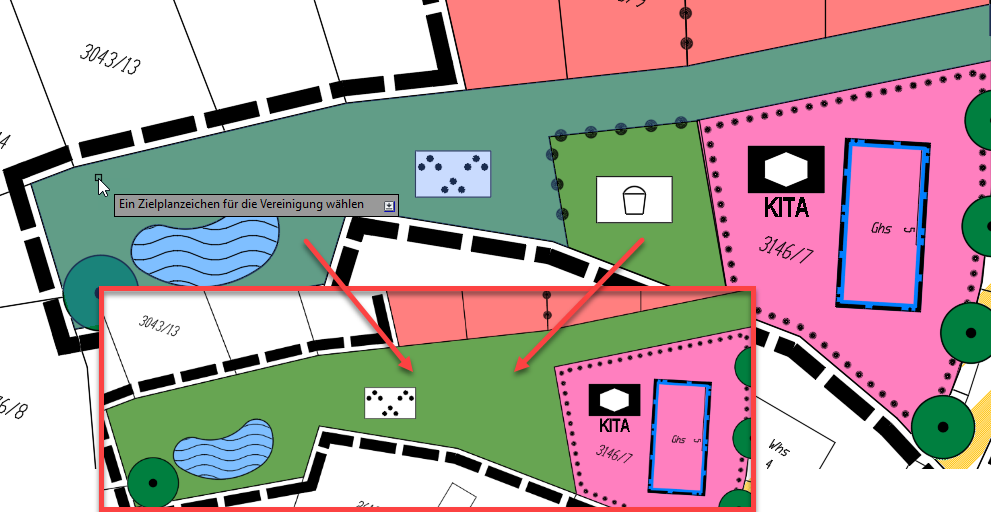

Über den Befehl Vereinigen kann ein gewähltes flächiges oder lineares Planzeichen um angrenzende Planzeichen vergrößert bzw. verlängert werden. Nach Betätigen des Befehls muss zuerst das Zielobjekt (Planzeichen, dessen Eigenschaften nach der Vereinigung beibehalten wird) selektiert werden. Im Anschluss wählt man beliebig viele, angrenzende Planzeichen, um die das Zielplanzeichen erweitert wird und deren Eigenschaften an die des Zielplanzeichens angepasst werden. Planzeichenflächen die vereinigt werden sollen, müssen gemeinsame Kanten aufweisen, Planzeichenlinien müssen sich in ihren Start- bzw. Endpunkten berühren. Überlappungen werden nicht unterstützt.



Vorteile des Vereinigens bei Flächen gegenüber dem Erweitern:

  • die zu vereinigenden Planzeichenflächen müssen kantengleich sein, was letztlich dazu führt, dass ein zuvor hergestellter Flächenschluss aller Planzeichen durch die Vereinigung in keinem Fall zerstört wird,
  • dadurch, dass sich überlappende Planzeichenflächen beim Vereinigen nicht unterstützt werden, können Inseln nicht versehentlich zugeschüttet werden,
  • Überlagerungsflächen können nicht versehentlich mit Planzeichenflächen vereinigt werden, die keine Überlagerung darstellen.



Tipp: Planzeichen erweitern kann sehr gut in Projekten verwendet werden, die sich noch in einem Entwurfsstadium befinden oder für Pläne, die nicht allerhöchsten Ansprüchen an eine Überlappungs- und Klaffungsfreiheit genügen müssen. Planzeichen vereinigen hingegen vermeidet topologische Fehler und behält vor allem einen einmal hergestellten Kantenschluss (siehe Flächenschlussprüfung) bei!
