Bauleitplanung

Befehl: EAWS_RPNS_MERGE2

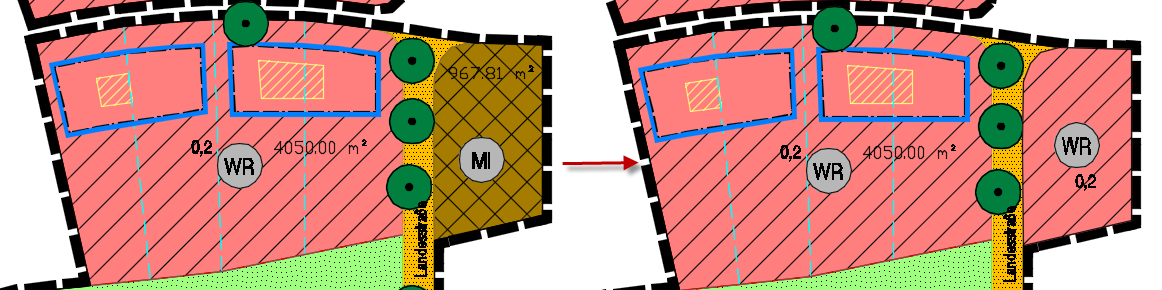

Über den Befehl Erweitern wandelt man bereits existierende Planzeichen gemäß eines zugewiesenen Referenzplanzeichens um. Hierbei werden sowohl die grafischen Elemente, als auch die Sachdaten übernommen. Zwischen Quell- und Zielflächen muss keine Nachbarschaft bestehen!

Vorteile des Erweiterns gegenüber dem Befehl Planzeichen vereinigen:

• mehrere sich überlappende Planzeichenflächen können vereinigt werden,
• räumlich getrennte Planzeichenflächen können vereinheitlicht werden,
• eine Planzeichenfläche kann um beliebige, geschlossene Polylinien erweitert werden.

Wenn beim Erweitern mehrere Planzeichenflächen oder geschlossene Polylinien gewählt werden, die Kontakt zueinander haben, können die Objekte auch mit dem Vorlage-Planzeichen vereinigt werden. Dazu ist bei der Benutzerführung über die Befehlszeile wie folgt zu reagieren:

• Vorlageplanzeichen für die Erweiterung wählen [Hilfe]

→  Wählen Sie hierzu jenes Planzeichen, welches erweitert werden soll

• Wählen Sie die Planzeichen oder geschlossenen Polylinien zur Erweiterung. Um die Objekte mit der Vorlage zu vereinigen, abermals die Vorlage anklicken!

Objekte wählen:

→ Im Anschluss sind also die Objekte zu wählen, auf die die Vorlage zu übertragen ist. Wenn man bei dieser Objektwahl das Vorlageobjekt abermals wählt, können alle Objekte (- so ihre Kanten im Kontakt stehen) miteinander vereinigt werden. Wählt man das Vorlageobjekt in diesem Zusammenhang nicht noch einmal an, so entstehen zwei getrennte Planzeichen. Die Vorlage bleibt für sich eigenständig erhalten. Die anderen Objekte bekommen die Art und Sachdaten der Vorlage und werden zu einem eigenständigen Objekt zusammengeführt.
