Befehl: EAWS_RPNS_SPLIT

Über den Befehl Teilen wird ein gewähltes Planzeichen (Wählen Sie die zu teilende Planzeichenfläche oder -linie:) anhand einer Schnittlinie geteilt. Diese Schnittlinie kann entweder gewählt (Schnittlinie selektieren [Zeichnen]:) oder sie kann über die Option Zeichnen digitalisiert werden.

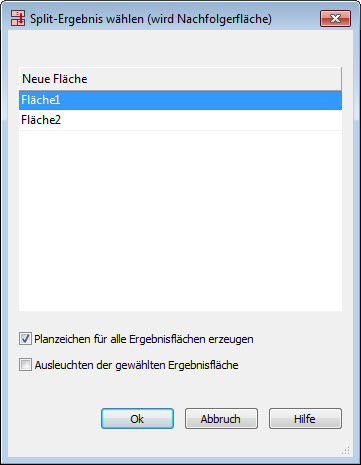

Nach der Selektion des zu teilenden Objektes und der Bestimmung der Schnittlinie öffnet sich ein Dialogfenster, in dem man den neuen Abschnitt (Nachfolgefläche oder -linie) auswählen kann. Je nach Verlauf der Schnittlinie kann es zu mehreren Splitergebnissen kommen, die alle in der Liste aufgeführt werden.

Im unteren Bereich des Fensters besteht die Möglichkeit zu wählen, ob für die neuen Flächen bzw. Linien jeweils ein Planzeichen entsteht oder im Gänze nur ein Planzeichen übrig bleibt. Im letzteren Fall werden die abgetrennten Objekte mit einfachen Polylinien umrandet. Dazu ist die Option Planzeichen für alle Ergebnisflächen bzw. -linien erzeugen zu deaktivieren. Weiterhin kann das Ergebnis im Auswahlprozess in der Zeichnung durch Blinken visuell hervorgehoben werden - Ausleuchten der gewählten Ergebnisse

Wenn die Option Planzeichen für alle Ergebnisflächen/-linien erzeugen aktiv bleibt, spielt die markierte Fläche bzw. Linie eine untergeordnete Rolle. Allerdings behält das markierte Objekt dann den alten benutzerspezifischen Namen des Planzeichens (siehe Sachdaten-Dialog). Die anderen Objekte bekommen einen neuen benutzerspezifischen Namen.

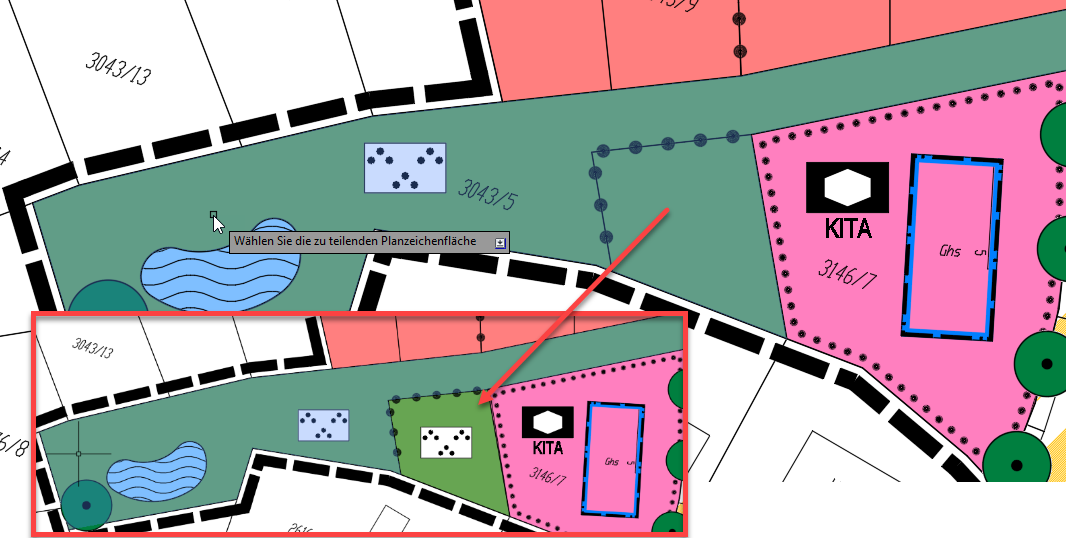

Die durch die Teilung erzeugten Planzeichen erhalten zunächst die selben Sachdaten wie das ursprüngliche. Eventuell vorhandene Präsentationsobjekte werden ebenfalls übernommen. Da sich die Flächenschwerpunkte jedoch verändern, werden die Präsentationsobjekte vom Programm neu und zentriert eingefügt. Im abgebildeten Beispiel ist eine Grünfläche mit Präsentationsobjekt getrennt worden. Die Trennung macht fachlich natürlich nur Sinn, weil sich z. B. die Zweckbestimmung ändert. Diese Änderung muss jedoch über den Sachdaten-Dialog vorgenommen werden.


Da der Befehl Teilen im Hintergrund auf die Regionsbildung von AutoCAD bzw. BricsCAD zurückgreift, werden intern bei Flächen sowohl aus den zu teilenden Objekten als auch aus der Schnittlinie temporäre Volumenkörper gebildet. Das ist bei einer Schnittlinie aus zwei Stützpunkten und insbesondere bei Mehrfach-Schneidungen mit der zu bearbeitenden Flächenumgrenzung zuweilen problematisch:

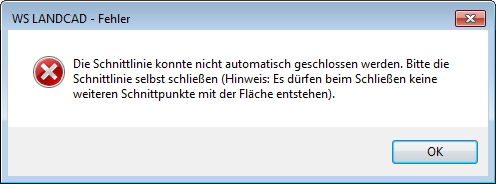

In dem Beispiel kann ein Teil der Fläche nicht abgetrennt werden, weil aus der roten Schnittlinie (1) nicht automatisch eine Fläche gebildet werden kann.

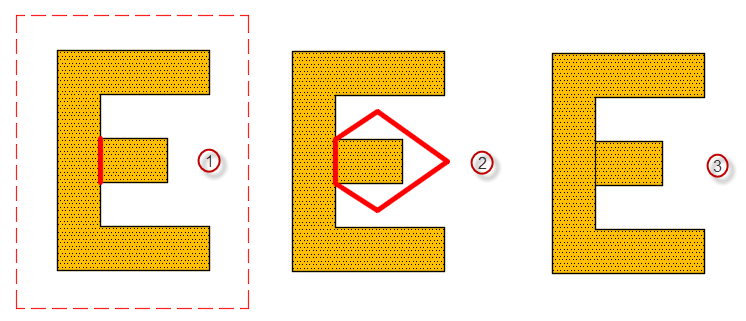

Bei der Volumenkörperbildung aus der Schnittlinie wird intern um die gesamte zu teilende Fläche ein Rechteck gezogen. Auf dem Weg zu diesem virtuellen Rechteck ((1) - rote, gestrichelte Linie) tangiert die rote Schnittlinie das zu schneidende Polygon mehrfach, was letztlich zu keinem zufriedenstellenden Ergebnis führen kann. Um derartige Schwierigkeiten zu vermeiden, sollte man in diesen Fällen die Schnittlinie geschlossen zeichnen (2) und dabei den abzutrennenden Teil komplett in die „Schnittfläche“ einbeziehen. Mit dieser Lösung kommt man in jedem Fall zum Ziel (3).
