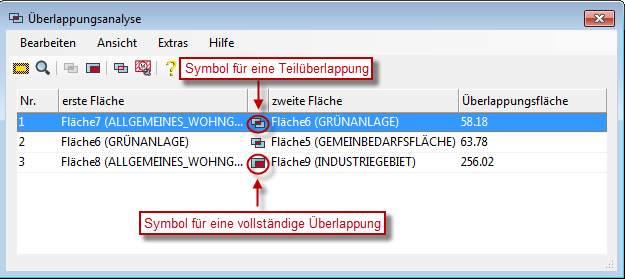

Der Befehl Auf Überlappung prüfen führt eine Überprüfung auf überlappende Flächen sowie doppelte Linien und Symbole durch. Gibt es Flächen, bei denen eine Überlappung vorliegt, so werden diese in der Überlappungsanalyse aufgeführt. Es wird aufgelistet, welche Flächen sich überlappen (erste Fläche; zweite Fläche), genauso wie die Größe der Überlappungsfläche.

Gewählte Überlappung anzeigen

Ermöglicht die Hervorhebung der sich überlappenden Bereiche. Der überlappende Bereich wird rot umrandet. Soll die Markierung dauerhaft bestehen, kann über das eingeblendete Kontextmenü die Option Permanentumrahmung aktiviert werden. Die Markierung bleibt dann auch nach dem Verlassen der Überlappungsanalyse bestehen. Diese Anzeigemöglichkeit gehört zu den zentralen Hervorhebungsfunktionen von WS LANDCAD und steht an vielen Stellen zur Verfügung.

Zoomdialog

Öffnet einen Zoomdialog, mit dessen Hilfe Sie die Überlappungsflächen heranzoomen können.

Beenden

Der Beenden-Befehl schließt den Dialog. Kann anstelle des "X" genutzt werden.

Alle

Zeigt sowohl Teilüberlappungen als auch vollständige Überlappungen an.

Nur vollständige Überlagerungen anzeigen

Bei Aktivierung dieser Schaltfläche werden in der Dialogbox Überlappungsanalyse nur die Flächen und Symbole aufgelistet, die sich geometrisch vollständig überlagern, Flächen mit Teilüberlagerungen werden ausgeblendet.

Alle Überlappungen zeichnen

Die exakte Überlagerungsstelle kann hierüber für alle sich überlappenden Objekte durch eine Umrandung permanent in der Zeichnung markiert werden.

Optionen

Hierüber wird das allgemeine Setup der Bauleitplanung geöffnet. Auf dem Reiter Eingabe wird die Berücksichtigung und die Darstellung der überlappenden Flächen geregelt.

  • Minimale Fläche – Festlegung der minimal anzuzeigenden Flächengröße. Flächenüberlappungen unter dieser Größe werden nicht angezeigt.
  • Linienbreite – Festlegung der Linienbreite für das erzeugte Polygon, welches die Überlappung markiert.
  • Layer – Das erzeugte Polygon zur Markierung der Überlappung kann auf einem festeingestellten Layer abgelegt werden.

Hilfe

Ruft die Hilfe zur Überlappungsanalyse auf.


Anmerkung: Bitte seien Sie sich darüber im Klaren, dass zeichnerische Fehler von der Bilanzierung nicht automatisch bereinigt werden können. Prüfen Sie das Ergebnis also auf Plausibilität!
