Befehl: EAWS_RPNS_OVERLAPCHECK


Zeichnungen, in denen sich Flächen, Linien oder Symbole überlappen, können zu falschen Bilanzergebnissen oder nicht tolerierbaren Fehlern beim Datenexport führen. Überlappungen können durch ungenaues Zeichnen, durch die Auswahl vorhandener, ungenauer Umgrenzungen sowie durch Segmentierung von Bögen entstehen. Beim Aufruf des Befehls wird die Dialogbox Planzeichen wählen geöffnet, worüber eine Selektion der Planzeichen erfolgen kann. Optional können die Planzeichen auch über den Projektbrowser selektiert werden.
  • Wurden zuvor Planzeichen im Projektbrowser selektiert, erscheint deren Anzahl bereits im Dialog. Die Auswahl lässt sich jedoch unabhängig davon durch Betätigung der jeweiligen Schaltflächen im Abschnitt Planzeichen wie folgt ändern:
  • Hinzufügen <  - Planzeichen lassen sich durch eine grafische Auswahl in der Zeichnung hinzufügen.
  • Alle - Es werden automatisch alle Planzeichen in der Zeichnung gewählt.
  • Zurücksetzen - Entfernt alle Planzeichen aus der Auswahl.
  • Bereits eingefügte Planzeichen können zur besseren Strukturierung nachträglich mit einem Layerpräfix versehen werden (dies erfolgt über den Befehl Grafik editieren). Nach vorhandenen Layerpräfixen kann die Zeichnung durchsucht und die entsprechenden Planzeichen können gewählt werden.
  • Auch wenn Layer aus oder gefroren - Planzeichen, die sich auf einem deaktivierten Layer befinden, können optional in die Auswahl mit einfließen oder entsprechend ignoriert werden.
  • Mit Auswahl umkehren kann die aktuell vorgenommene Auswahl umgekehrt werden, sprich alle bereits gewählten Planzeichen werden nicht in den Auswahlsatz mit einfließen und nur die zuvor nicht gewählten Planzeichen bilden den neuen Auswahlsatz.


Die Überlappungsanalyse prüft einerseits Planzeichen vom Typ Fläche, die nicht als Überlagerungen charakterisiert sind, im Hinblick auf Doppelungen und teilweisen Überlappungen.

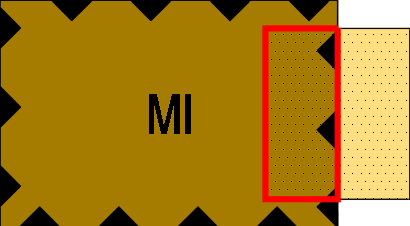

Die Überlappung des Mischgebietes mit der Straßenverkehrsfläche ist als Fehler anzusehen, weshalb die Überlappungsanalyse den Bereich rot umrandet. Die Immissionsschutzfläche ist eine Überlagerung (siehe Sachdaten-Dialog zum Planzeichen) und wird von der Funktion toleriert.


Andererseits erkennt die Überlappungsanalyse auch vollständig doppelte Überlagerungsflächen, Linien und Symbole, wenn sie denselben Planzeichenschlüssel (PZ-Schlüssel) (siehe Planzeichenmanager → Fenster Eigenschaften) aufweisen. Bei diesen drei Objekttypen kann jedoch keine Überlappungsprüfung erfolgen, weil es unter anderen bewusst zu Überschneidungen bei diesen Planzeichen kommen darf

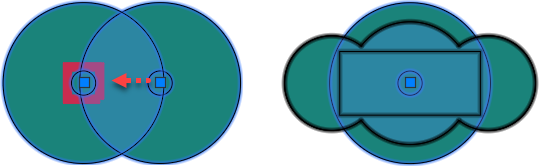

Die Basispunkte der anzupflanzenden Bäume (links) werden, wenn sie in der Realität exakt übereinander positioniert wurden, mit einer roten Umrandung als Fehlermarkierung versehen. Sie verfügen im Programm über identische PZ-Schlüssel. Rechts daneben haben der anzupflanzende Baum und der Strauch zwar gemeinsame Basispunkte, aber die Planzeichen verfügen über unterschiedliche PZ-Schlüssel. Das wird nicht als Fehler registriert!


Doppelte Linien mit gleichem PZ-Schlüssel (z. B. Baugrenzen) werden zudem nur als Fehler klassifiziert, wenn sie eine exakt identische Ausdehung haben. Wenn zwei Baugrenzen übereinander liegen, aber eine davon geringfügig kürzer ist, geht das Programm von Absicht aus.
