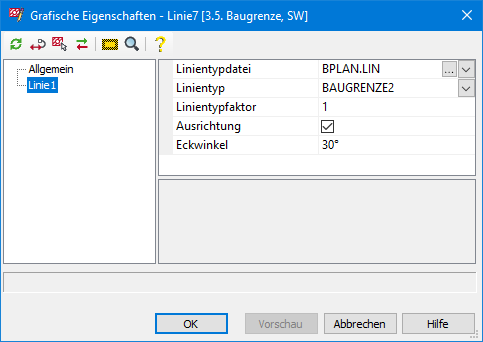

Planzeichen-Linien können nachträglich über die Dialogbox Grafische Eigenschaften editiert werden.

In der Dialogbox lässt sich über Allgemein der übergeordnete Skalierfaktor für die Grafikelemente der ausgewählten Linien steuern. Optional kann für die einzelnen Linien jeweils ein individueller Linientypfaktor vergeben werden.

Über die Linientypdatei und Linientyp lassen sich schnell und einfach ein individueller Linientyp für das Planzeichen nutzen.

Für die Linien können außerdem die Ausrichtung und der Eckwinkel anders definiert werden. In Klammern steht jeweils der Name des Linientyps.

In der Dialogbox lässt sich über Allgemein der übergeordnete Skalierfaktor für alle Grafikelemente der ausgewählten Linie steuern.

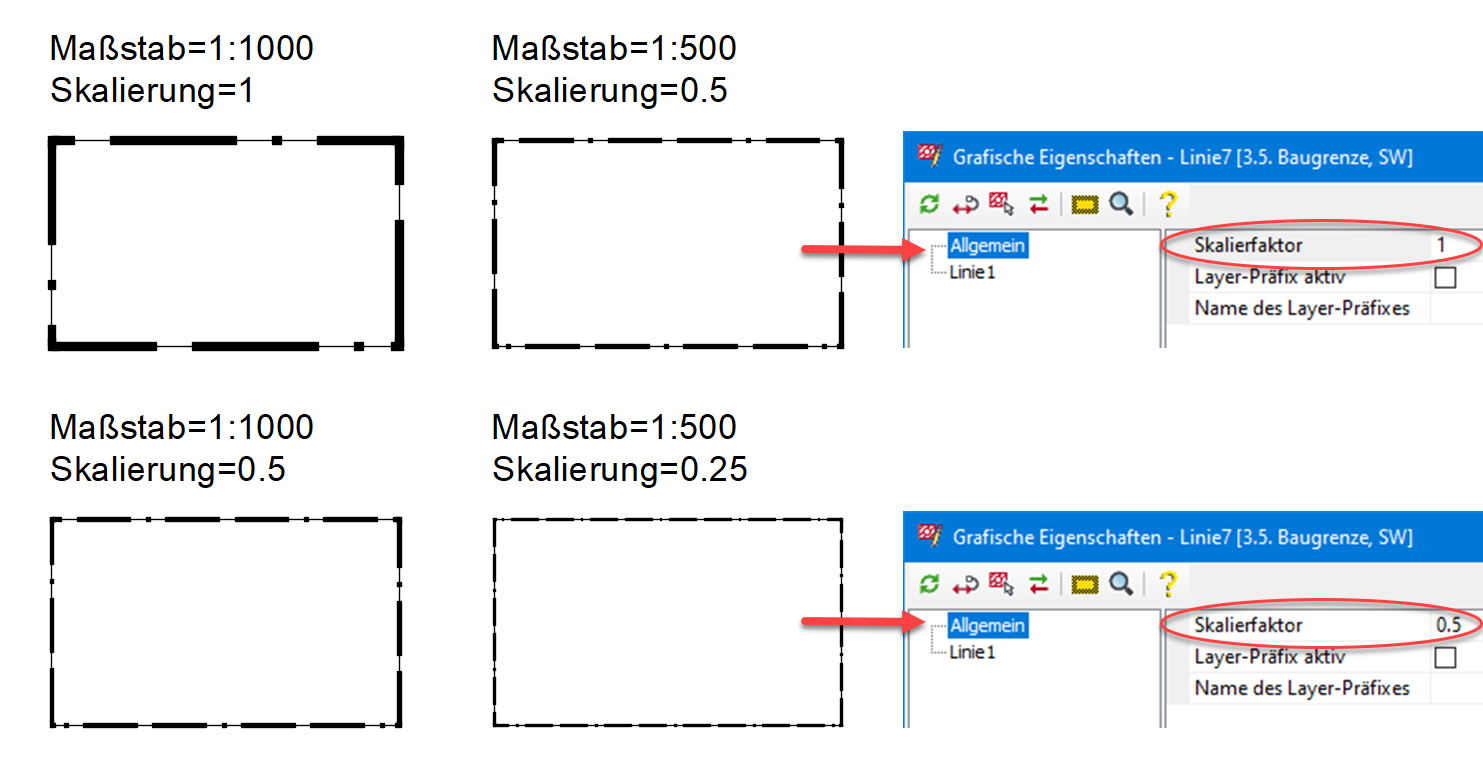

Der Skalierfaktor kann flexibel für die einzelnen Linien editiert werden. Standardmäßig wird die Linie bei einem Maßstab von 1:1000 mit dem Faktor 1 skaliert. Dies ist die Standardskalierung, die in besonderen Fällen geändert werden kann. Dadurch ist es möglich, anhand des eingestellten Maßstabs Linien kleiner bzw. größer zu skalieren, ohne die grafischen Vorgabeeinstellungen der Linie zu verändern. Der Skalierfaktor dient dabei als Vorgabe, an der sich der Maßstab orientiert.

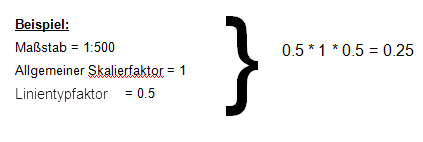

Beispiel Skalierfaktor:

Über die Schaltfläche bei Linientypdatei gelangt man in den Symbollinienmanager. Hier besteht die Möglichkeit, bereits vorbereitete Linientypen zum Austausch zu verwenden. Somit ist die Darstellung der Planzeichen einfach zu individualisieren. Über die Schaltfläche erhält man eine Auswahl der zuletzt verwendeten Linientypdateien. Über die Schaltfläche bei Linientyp erhält man alle, der aktuellen Linientypdatei zugehörigen Linientypen zur Auswahl.


Die Ausrichtung gibt die Linientypberechnung zwischen den Stützpunkten an. Bei aktiviertem Schalter wird die Generierung des Linientyps aktiviert (siehe Eigenschaften-Palette der Basis-CAD) erzwungen.

Über die Einstellung zum Eckwinkel kann festgelegt werden, ab welchem Winkel eine Eckabdeckung mit Polylinienstücken vorgenommen wird. Diese Einstellung kann bei allen Linien vorgenommen werden, die über eine Breite verfügen, wie z. B. bei der Grenze des Geltungsbereiches.

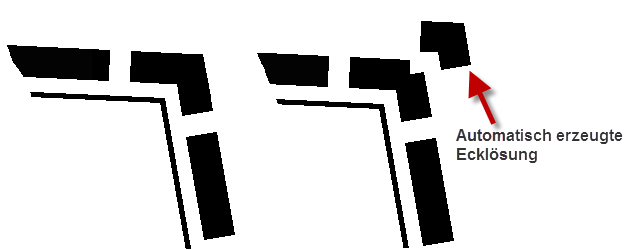

Beispiel Eckwinkel:


Anmerkung: Besteht ein linienhaftes Planzeichen aus mehreren Linien, so können diese unterschiedlich skaliert werden. Hierfür ist der Linientypfaktor der jeweiligen Linie vorgesehen. Sollen die Linien einheitlich skaliert werden, so kann der Skalierfaktor über den Abschnitt Allgemein gesteuert werden. Weichen der allgemeine und der linienbezogene Skalierfaktor voneinander ab, wird dieser mit dem aktuell eingestellten Maßstab multipliziert und das Ergebnis ist der Skalierfaktor der Linie.
