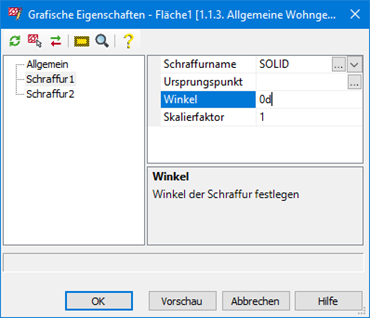

Planzeichen-Schraffuren können jederzeit  nachträglich über die Dialogbox Grafische Eigenschaften editiert werden.

In der Dialogbox lässt sich über Allgemein der übergeordnete Skalierfaktor für alle Grafikelemente der ausgewählten Schraffur steuern. Optional kann für  die einzelnen Schraffuren jeweils ein individueller Skalierfaktor vergeben werden.

Über den Schraffurnamen kann die Schraffur leicht individualisiert werden.

Für die einzelnen Schraffuren kann zusätzlich noch der Ursprungspunkt und der Winkel neu definiert werden. In Klammern steht jeweils der Schraffurname.

Der Ursprungspunkt kann über die Schaltfläche neu definiert werden. Über die Schaltfläche gelangt man in die Zeichnung und kann durch Klicken den Ursprungspunkt neu definieren. Nach Beenden des Befehls gelangt man automatisch zurück in die Dialogbox, und die Koordinaten des neu definierten Ursprungspunktes werden angezeigt.

Über die Schaltfläche bei Schraffurname, gelangt man in den Schraffurmanager. Hier besteht die Möglichkeit, bereits vorbereitete Schraffuren zum Austausch zu verwenden. Somit ist die Darstellung der Planzeichen einfach zu individualisieren. Über die Schaltfläche erhält man eine Auswahl über die Schraffuren im Suchpfad der aktuellen Planzeichenbibliothek.

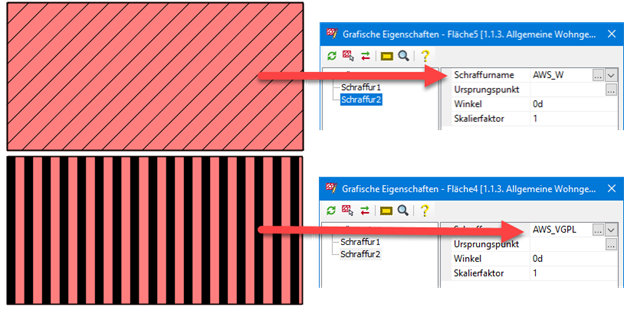

Beispiel Schraffurname:


Über den Winkel kann der Vorgabewinkel der Schraffur verändert werden. Dieser steht standardmäßig auf 0d. Durch die manuelle Eingabe eines neuen Winkels, wird die Schraffur nach dem Schließen der Dialogbox entsprechend ausgerichtet.

Der Skalierfaktor kann flexibel für die einzelnen Schraffuren editiert werden. Standardmäßig werden alle Schraffuren bei einem Maßstab von 1:1000 mit dem Faktor 1 skaliert. Dies ist die Standardskalierung, die in besonderen Fällen geändert werden kann. Dadurch ist es möglich, anhand des eingestellten Maßstabs Schraffuren kleiner bzw. größer zu skalieren, ohne die grafischen Vorgabeeinstellungen der Schraffur zu verändern. Der Skalierfaktor wird jeweils mit dem eingestellten Maßstab und dem Skalierfaktor unter Allgemein multipliziert.

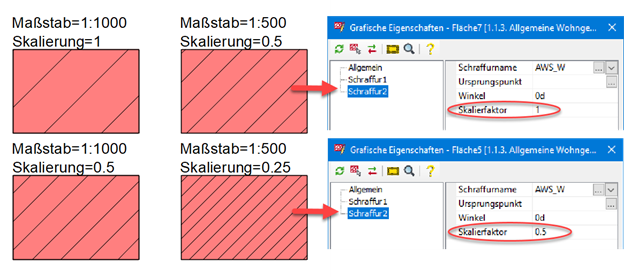

Beispiel Skalierfaktor:

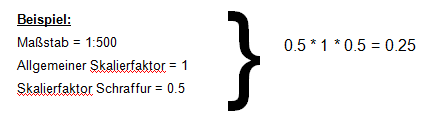

Bei dem oben aufgeführten Beispiel beträgt der allgemeine Skalierfaktor jeweils 1. Beträgt dieser beispielsweise 0.5, wären die oben aufgeführten Skalierungen jeweils um diesen Faktor kleiner.


Anmerkung: Besteht ein flächenhaftes Planzeichen aus mehreren Schraffuren, so können diese unterschiedlich skaliert werden. Hierfür ist der Skalierfaktor der jeweiligen Schraffur vorgesehen. Sollen die Schraffuren einheitlich skaliert werden oder ist eine der Schraffuren ein SOLID, so kann der Skalierfaktor über den Abschnitt Allgemein gesteuert werden. Weichen der allgemeine Skalierfaktor und der schraffurbezogene voneinander ab, werden diese mit dem aktuell eingestellten Maßstab multipliziert und das Ergebnis ist der Skalierfaktor der Schraffur.
