Befehl: EAWS_RPNS_LABEL_AREAS

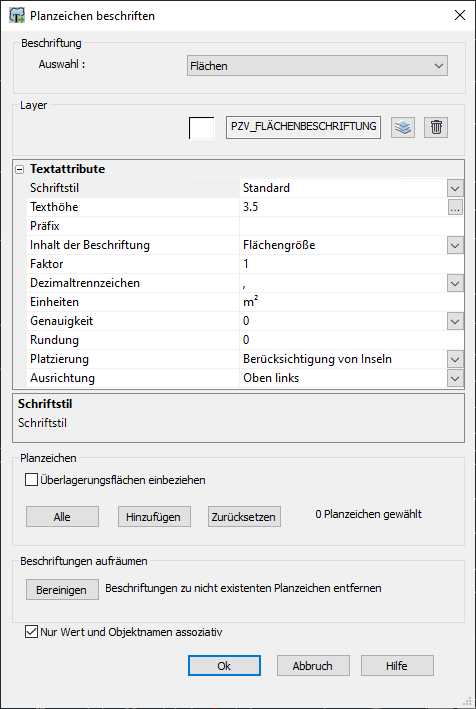

Mit dem Befehl Beschriften können beliebig viele Planzeichen mit Objektnamen, Flächengröße oder Länge über einen MText beschriftet werden. Nach Aufruf des Befehls öffnet sich eine Dialogbox, in der Layer, Textattribute und die zu beschriftenden Planzeichen gewählt werden können.



  • Beschriftung
    • Auswahl - Durch ein Dropdownmenü kann ausgewählt werden, welcher Objekttyp, Fläche, Linie oder Symbol beschriftet werden soll. Je nach Auswahl ändern sich die weiteren Einstellungsmöglichkeiten.


  • Layer - Der voreingestellte Layer für die Beschriftungen lautet je nach ausgewähltem Objekttyp PZV_FLÄCHENBESCHRIFTUNG, PZV_LINIENBESCHRIFTUNG oder PZV_SYMBOLBESCHRIFTUNG.
    • Durch Betätigen der nebenstehenden Schaltfläche kann aus der zentralen Layersteuerdatei ein beliebig anderer Layer gewählt werden.
    • Durch Betätigen dieser Schaltfläche werden alle Elemente auf dem eingestellten Beschriftungslayer gelöscht.


  • Textattribute
    • Schriftstil - Über die Option Schriftstil können die Beschriftungen auf einen in der Zeichnung vorhandenen Textstil abgelegt werden.
    • Texthöhe - Die Texthöhe bestimmt die Höhe des Beschriftungstextes. Über die Schaltfläche mit den 3 Punkten kann eine Höhe am Bildschirm gezeigt werden.
    • Präfix - Mit einem Präfix kann der errechneten Flächengröße ein hier eingetragener Text vorangestellt werden, z. B. ca. 1000 m².
    • Inhalt der Beschriftung - Die Beschriftung kann zum einen die ermittelte Flächengröße, zum anderen der Objektname des Planzeichens oder eine Kombination beider Informationen sein. Der Objektname entspricht dabei dem benutzerspezifischen Namen im Sachdaten-Dialog.
    • Faktor - Der Faktor 1 entspricht in der Regel einer Berechnung in Quadratmetern. Um eine Anzeige in Hektar zu erhalten, ist der Faktor 0.0001 zu hinterlegen.
    • Dezimaltrennzeichen - Das Trennzeichen kann als Komma oder Punkt bestimmt werden.
    • Einheiten - Die Beschriftung des Ergebnisses wird mit der hier eingegebenen Einheit durchgeführt. Es erfolgt allerdings keine Plausibilitätsprüfung. Die Angabe der Einheit stellt nur eine beliebige textliche Ergänzung dar. Man muss selbst für einen zur Einheit passenden Faktor sorgen!
    • Genauigkeit - Gibt die Anzahl der Nachkommastellen an.
    • Rundung - Oftmals spiegeln die geometrischen Berechnungen eine in der Realität nicht gegebene oder nicht gewünschte Genauigkeit wider. Zu diesem Zweck können die Ergebnisse in beliebigen Intervallen gerundet werden. Eine tatsächliche Fläche von 1770 m² würde bei einer Rundung mit dem Wert 100 mit der Beschriftung 1800 m² eingefügt werden.
    • Platzierung - Bei einer Berücksichtigung von Inseln würde die Beschriftung niemals innerhalb vorhandener Planzeicheninseln liegen, sondern stets im Flächenschwerpunkt des berechneten Objektes. Die Option keine Berücksichtigung von Inseln berücksichtigt diese Tatsache nicht, somit könnte das Ergebnis innerhalb einer Insel, letztlich einem anderen Objekt, platziert sein. Eine Zuordnung der Beschriftungen wäre damit erschwert.
    • Ausrichtung - Die Ausrichtung bezieht sich auf die klassischen Ausrichtungsoptionen von Texten. Zur Auswahl stehen die Varianten Oben links und Mitte zentriert.
    • Versatz - Es ist möglich, Linien- und Symbolbeschriftungen mit einem Versatz auf der X- oder Y-Achse zu versehen.
  • Planzeichen
    • Alle - Es werden automatisch alle Planzeichen in der Zeichnung gewählt.
    • Hinzufügen - Planzeichen lassen sich durch eine grafische Auswahl in der Zeichnung hinzufügen.
    • Zurücksetzen - Entfernt alle Planzeichen aus der Auswahl.
    • Überlagerungsflächen einbeziehen - Wenn man für überlagernde Themen wie Maßnahmenflächen, Denkmalschutz oder Wasserschutzgebiete keine Beschriftung der Berechnungsergebnisse braucht, deaktiviert man diese Option. Was als Überlagerungsfläche erkannt wird, ist flächenspezifisch über den Sachdaten-Dialog definierbar.
  • Beschriftungen aufräumen
    • Bereinigen - Entfernt die Beschriftungen zu nicht mehr existierenden Planzeichen.
  • Nur Wert und Objektnamen assoziativ - Bei schon vorhandenen Beschriftungen in der Zeichnung wird nur der Inhalt der Texte aktualisiert. Anderenfalls wird die Beschriftung in ihrer Lage und mit ihren Eigenschaften erneuert.
  • Text an Linien ausrichten - Bei Linien-Planzeichen kann der Text über diese Funktion an deren Lage ausgerichtet werden.
