Befehl: EAWS_RPNS_POINT_INFOBUTTON


Der Info-Befehl dient der kompakten Anzeige aller Sachinformationen zu einer beliebigen Anzahl an Planzeichen. Die berücksichtigten Sachdatenfelder haben stets einen Inhalt, andernfalls werden sie von dieser Funktion ignoriert. Neben allgemeinen Informationen (Objektname, Planzeichen-Beschreibung, Objekttyp) werden auch Referenzen aufgelistet. Das ist von besonderem Vorteil, wenn die Planzeichen mit Textabschnitten aus den textlichen Festsetzungen verknüpft worden sind (siehe Kapitel Referenztyp: Texte zu grafischen Planzeichen in diesem Handbuch).


Die übersichtliche Anzeige hilft einerseits, einen Überblick über die erfassten Daten und Textinhalte zu gewinnen, andererseits aber auch, fehlerbehaftete Eingaben zu identifizieren. Die in der Funktion gebotene Möglichkeit, die Informationen in eine Datei zu exportieren, erhöht den Nutzen der Funktion. Die gewonnenen Berichte können unmittelbar als Auskünfte zum Plan in andere Anwendungen übernommen werden.


Der Info-Befehl fordert über die Befehlszeile zu einer Punktwahl auf:

Bitte wählen Sie einen Punkt [Objekte wählen]:

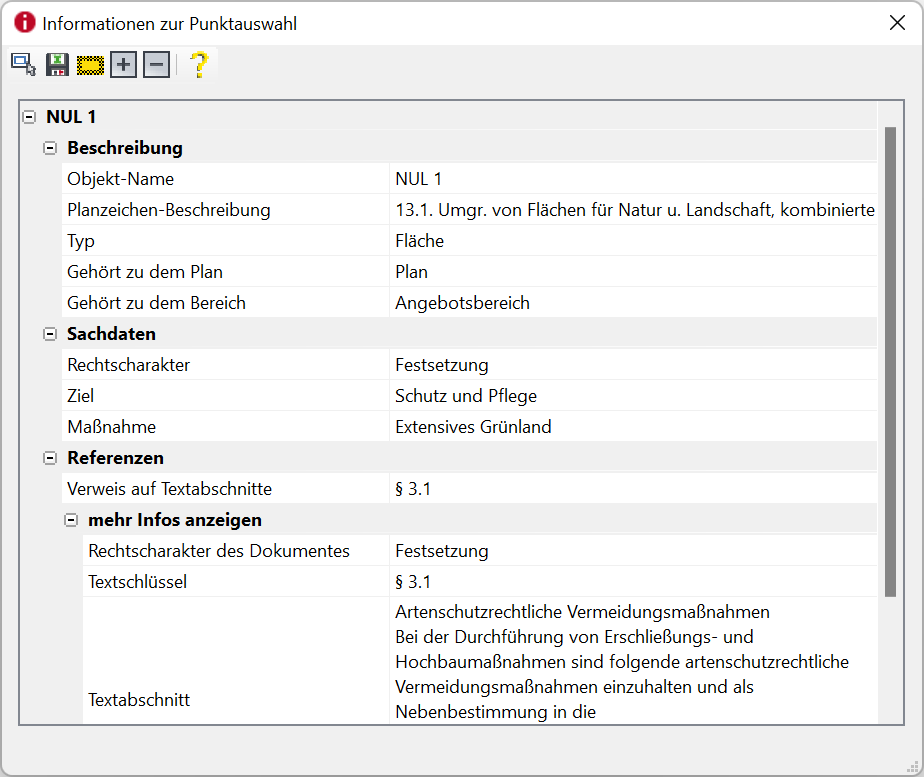

Diese Punktwahl vollzieht sich über das interaktive Aufziehen eines Radius. Von allen Planzeichen, die von dem sich ergebenden Kreis tangiert werden, werden die Daten im Dialog Informationen zur Punktwahl angezeigt. Die Wahl kann mithilfe der Option Objekte wählen auch im Einzelwahlmodus erfolgen. Hierbei kann man nacheinander einzelne Planzeichen selektieren.




Der Info-Dialog bietet über eine Toolbar eine Reihe von Optionen an.

Über Neuen Punkt auswählen kann die Wahl der Planzeichen mit Hilfe eines neu definierten Radius oder einer wiederholbaren Einzelwahl erneuert werden.

Die angezeigten Informationen lassen sich mittels Informationen exportieren in eine Text- oder Excel-Datei überführen.

Leuchtet das markierte Objekt in der Zeichnung aus.

Der Befehl Alle Einträge aufklappen öffnet die Liste aller einem Planzeichen zugewiesenen Sachdatenfelder.

Der Befehl Alle Einträge zuklappen schließt die Liste aller einem Planzeichen zugewiesenen Sachdatenfelder.

Ruft die Hilfe auf.


In den Informationen zur Punktwahl werden alle gewählten Symbol-, Linien- und Flächenplanzeichen berücksichtigt. Präsentationsobjekte verfügen über keine eigenständigen Sachdaten und der Geltungsbereich selbst ist nur die grafische Visualisierung des Plan- oder Bereichsobjektes (siehe Projektbrowser). Präsentationsobjekte und Geltungsbereiche werden daher hier nicht unterstützt.


Die dargestellten Sachdaten sind gegliedert nach Beschreibung, Sachdaten und Referenzen. Die beschreibenden Daten (Objekt-Name, Planzeichen-Beschreibung und Typ) dienen zur Charakterisierung des Objektes. Sie ergeben sich aus der Planzeichendefinition oder entsprechen dem benutzerdefinierten Namen im Sachdaten-Dialog. Die Anzeige des zugehörigen Planes und Bereiches (Gehört zu dem Plan / Gehört zu dem Bereich) unterstützt bei der Anzeige der Zugehörigkeit des Objektes im Projektbrowser. Alle berücksichtigten Sachdatenfelder des Objektes weisen einen Inhalt auf. Leere Sachdatenfelder, wie sie der Sachdaten-Dialog (Gruppe Sachdaten 🡪 Editieren...) zur Bearbeitung anbietet, zeigt der Info-Dialog nicht an. Boolean Attribute (Ja/Nein-Attribute) mit dem Wert Ja kommen im Info-Dialog mit Ja zur Anzeige. Mit dem Wert Nein werden sie ignoriert. Referenzen werden zunächst mit ihrem Verweisnamen aufgeführt. Die informativen Details zu den Verweisen lassen sich sodann über mehr Infos anzeigen einblenden. Existieren keine Referenzen, zeigt die Funktion dies über den Text Nicht vorhanden an. Verweise können über Referenzen editieren (Gruppe Sachdaten 🡪 Referenzen...) bearbeitet werden.

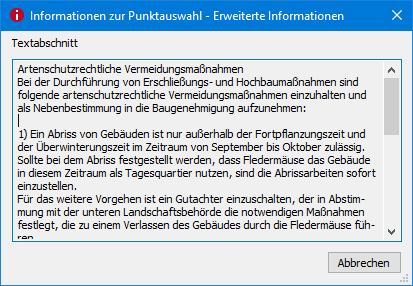

Wenn beispielsweise im Textabschnitt einer Referenz sehr umfangreiche Texte enthalten sind, kann mittels Doppelklick ins rechte Textfeld eine maximierte Ansicht (Informationen zur Punktwahl - Erweiterte Informationen) geöffnet werden. In dieser Ansicht ist eine Bildlaufleiste eingeblendet.
