Zur Berechnung aktivieren Sie bitte den Befehl Ausführen → Berechnen oder klicken Sie auf das blaue Icon am oberen Bildschirmrand, welches immer dann eingeblendet wird, wenn die Berechnung freigegeben ist.

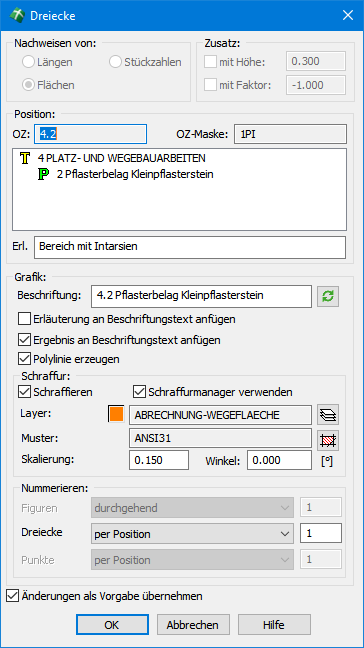

Vor der eigentlichen Berechnung wird ein Bestätigungsdialog aufgerufen, welcher die Bestätigung oder Korrektur aller wesentlichen Eigenschaften erlaubt. Damit wird Ihnen Gelegenheit gegeben, die Eingaben zu überprüfen und positionsspezifische Einstellungen vorzunehmen, welche z. B. auch von den allgemeinen Optionen abweichen. Hierzu gehören im Wesentlichen die folgenden Punkte:


  • Erläuterung (Erl.) – Die Erläuterung erlaubt es, das berechnete Objekt näher zu bezeichnen. Dies ist v. a. dann sinnvoll, wenn eine Position z. B. aus verschiedenen, voneinander getrennten  Einzelflächen besteht. Die Erläuterung ist auch später im Ergebnisbrowser vorhanden und wird vorgabemäßig hinter dem vorgeschlagenen Beschriftungstext platziert.


  • Beschriftung – Nach einer Berechnung wird i. d. R. ein Beschriftungstext in die Zeichnung eingefügt, damit die berechnete Position in der Zeichnung lokalisierbar ist. Der Beschriftungstext setzt sich vorgabemäßig aus der Positionsnummer und dem Kurztext sowie einer Erläuterung zusammen. Es steht Ihnen jedoch frei, diesen Text beliebig zu editieren. Möglicherweise genügt die Angabe der Positionsnummer und eines verkürzten Textes.


  • Nummerieren – Bei der Dreiecksberechnung müssen alle Dreiecke und bei Auf-/Abschlägen auch Figuren für den Nachweis nummeriert werden. Die Abrechnung bietet jeweils verschiedene Methoden zur Nummerierung an, die aus eine Klappliste gewählt werden können.  So können die Dreiecke z. B. durchgehend oder jeweils pro Position fortlaufend nummeriert werden, d. h. bei der nächsten Position könnte wieder mit 1 begonnen werden. Ihnen wird dadurch die Möglichkeit gegeben, die Objekte gemäß Ihren Vorstellungen zu nummerieren. Die Vorgabe für neue Berechnungen stellt hierbei die um 1 erhöhte, zuletzt verwendete Nummer dar. Die Startnummer der aktuellen Berechnung wird automatisch ermittelt und in ein nebenstehendes Eingabefeld eingetragen. Diese Nummer kann bei Bedarf beliebig verändert werden.


Nach der Bestätigung mit OK werden die Dreiecke automatisch nummeriert, wobei die Nummern in Kreissymbolen erscheinen. Hierbei wird der zuvor eingestellte Layer und die Texthöhe der Beschriftung verwendet. Sie werden nun aufgefordert, den Beschriftungstext in der Zeichnung zu platzieren. Der Text wie auch Zusatzelemente (separate Kontur-Polylinie) erscheinen stets auf dem jeweils eingestellten Layer. Die Texteinfügung wird mit der Return-Taste abgeschlossen, worauf i. d. R. der Ergebnisbrowser mit dem Nachweis der aktuell berechneten Position erscheint.

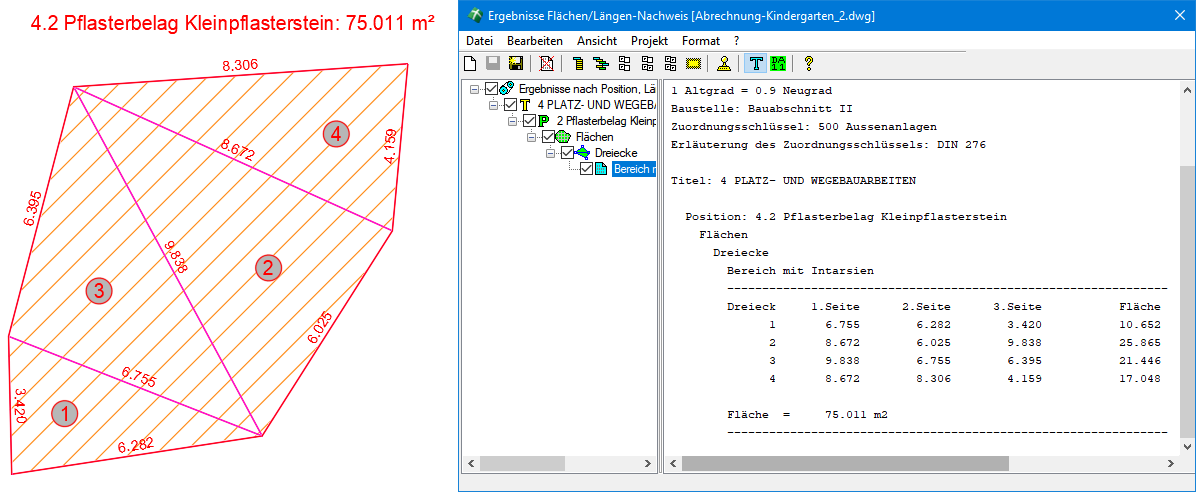

Beispiel einer einfachen Flächenberechnung aus Dreiecken



Der Flächennachweis enthält die Dreiecksnummern, die Längen der dazugehörigen Seiten sowie die daraus abgeleitete Fläche. Beim Längennachweis werden nur diejenigen Dreiecksnummern und die Längen der Dreiecksseiten aufgeführt, welche die Außenkontur bzw. Kontur von Inseln bilden.

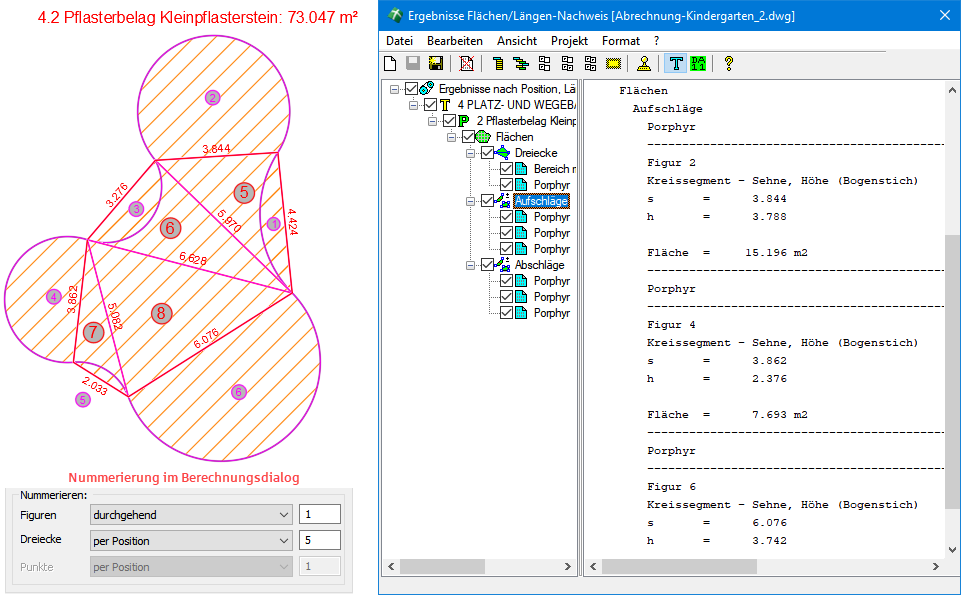

Beispiel einer Flächenberechnung aus vorhandener Polylinie



Wurde der Objektwahlmodus nur Polylinie gewählt, erfolgt die Dreiecksbildung nach Eingabe des TIN-Namens sowie die Berechnung eventueller Auf-/Abschläge vollautomatisch.


Anmerkung: Die Ausgestaltung der Figuren für Auf-/Abschläge entspricht hierbei den diesbezüglichen Einstellungen im Reiter Auf-/Abschlag.
