Nach einer bestätigten Objektwahl erscheint folgende Meldung am unteren Dialogrand:



Dies bedeutet, dass Sie nun entweder die Objektwahl erneuern, die Einstellungen für diese Position vornehmen (Layer, Texthöhe, Polylinie erzeugen) oder direkt zur Berechnung übergehen können. Stellen Sie also spätestens jetzt den Layer und die Texthöhe im mittleren  Dialogteil ein und überprüfen Sie die Angaben zur Position.

Zur Berechnung aktivieren Sie bitte den Befehl Ausführen → Berechnen oder klicken Sie auf das blaue Icon am oberen Bildschirmrand, welches immer dann eingeblendet wird, wenn die Berechnung freigegeben ist.

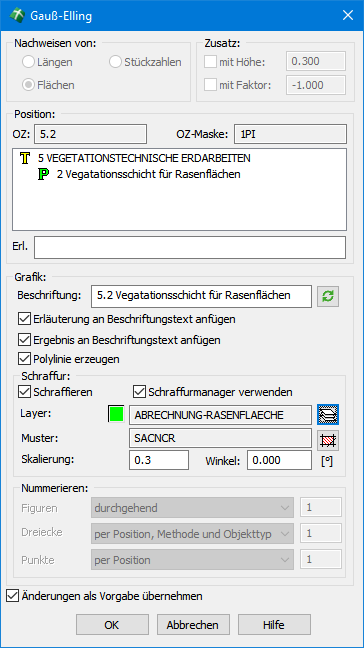

Vor der eigentlichen Berechnung wird ein Bestätigungsdialog aufgerufen, welcher die Bestätigung oder Korrektur aller wesentlichen Eigenschaften erlaubt. Damit wird Ihnen Gelegenheit gegeben, die Eingaben zu überprüfen und positionsspezifische Einstellungen vorzunehmen, welche z. B. auch von den allgemeinen Optionen abweichen. Hierzu gehören im Wesentlichen die folgenden Punkte:


  • Erläuterung (Erl.) – Die Erläuterung erlaubt es, das berechnete Objekt näher zu bezeichnen. Dies ist v. a. dann sinnvoll, wenn eine Position z. B. aus verschiedenen, voneinander getrennten  Einzelflächen besteht. Die Erläuterung ist auch später im Ergebnisbrowser vorhanden und wird vorgabemäßig hinter dem vorgeschlagenen Beschriftungstext platziert.


  • Beschriftung – Nach einer Berechnung wird i. d. R. ein Beschriftungstext in die Zeichnung eingefügt, damit die berechnete Position in der Zeichnung lokalisierbar ist. Der Beschriftungstext setzt sich aus der Positionsnummer, dem vollständigen Kurztext sowie einer optionalen Erläuterung zusammen.


Außerdem wird später die berechnete Menge inklusive Einheit ergänzt. Es steht Ihnen jedoch frei, diesen Text beliebig zu editieren. Möglicherweise genügt die Angabe der Positionsnummer und eines verkürzten Textes.


  • Nummerieren – Falls nicht schon Messfile-Punkte vorhanden sind und genutzt werden, entstehen bei der Berechnung nach Gauß-Elling Punkte und bei Auf-/Abschlägen auch Figuren, die für den Nachweis nummeriert werden müssen. Die Abrechnung bietet jeweils verschiedene Methoden zur Nummerierung an, die aus eine Klappliste gewählt werden können.  So können die Punkte z. B. durchgehend oder jeweils pro Position fortlaufend nummeriert werden, d. h. bei der nächsten Position könnte wieder mit 1 begonnen werden. Ihnen wird dadurch die Möglichkeit gegeben, die Objekte gemäß Ihren Vorstellungen zu nummerieren. Die Vorgabe für neue Berechnungen stellt hierbei die um 1 erhöhte, zuletzt verwendete Nummer dar. Die Startnummer der aktuellen Berechnung wird automatisch ermittelt und in ein nebenstehendes Eingabefeld eingetragen. Diese Nummer kann bei Bedarf beliebig verändert werden.


Nach der Bestätigung mit OK wird das Objekt berechnet und den Einstellungen entsprechend ausgestaltet. Sind Messfile-Punkte vorhanden, gilt deren Nummerierung und es werden keine separaten Punkte erzeugt. Sie werden nun aufgefordert, den Beschriftungstext in der Zeichnung zu platzieren. Falls in den Optionen der Schalter Ergebnisdialog nach Auswertung aktiviert ist, werden Sie außerdem nach der Textplatzierung aufgefordert die Return-Taste zu betätigen, damit der Ergebnisdialog angezeigt werden kann. Der Beschriftungstext verwendet den aktuellen Schriftstil. Der Text, wie auch Zusatzelemente (separate Kontur-Polylinie), erscheinen stets auf dem jeweils eingestellten Layer.

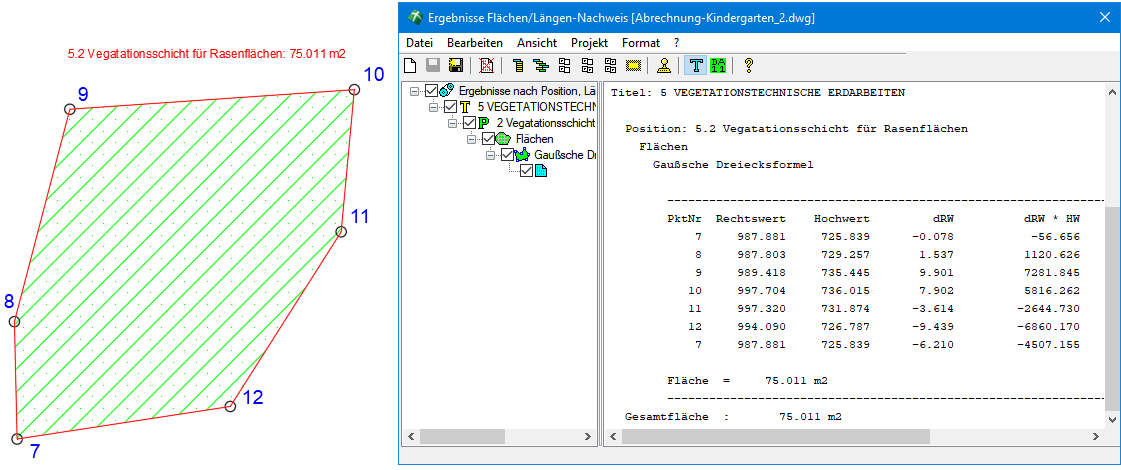

Beispiel einer Flächenberechnung mit vorhandenen Messfile-Punkten



Der Flächennachweis enthält die Punktnummern, die dazugehörigen Koordinaten sowie die der Berechnung entsprechenden Werte für Delta-Rechtswert und dem Produkt aus Hochwert und Delta-Rechtswert, dessen Summe durch 2 dividiert wird.

Beim Längennachweis werden neben den Punktnummern und deren Koordinaten Delta-Rechtswert und Delta-Hochwert aufgeführt, woraus sich nach dem Satz des Pythagoras die Länge zwischen zwei Punkten (Strecke) ergibt, welche aufsummiert wird.

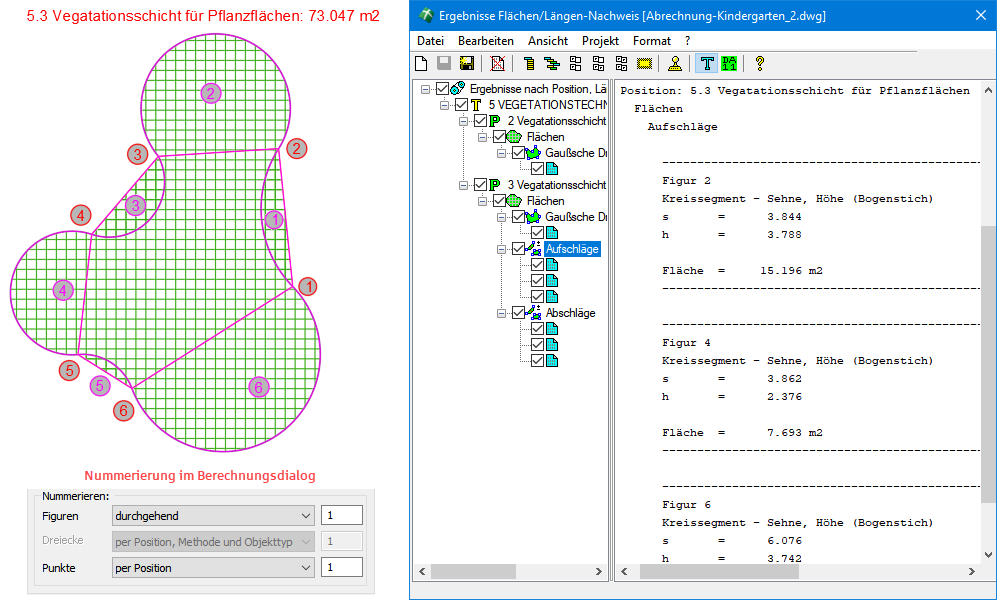

Beispiel einer Flächenberechnung aus vorhandener Polylinie



Wurde der Objektwahlmodus nur Polylinie gewählt, erfolgt die Punktvergabe sowie die Berechnung eventueller Auf-/Abschläge vollautomatisch. Messfile-Punkte brauchen bei dieser Methode nicht vorhanden sein, da auch die Punktnummerierung mit separaten Objekten selbstständig erstellt wird.


Anmerkung: Die Ausgestaltung der Figuren für Auf-/Abschläge entspricht hierbei den diesbezüglichen Einstellungen im Reiter Auf-/Abschlag.
